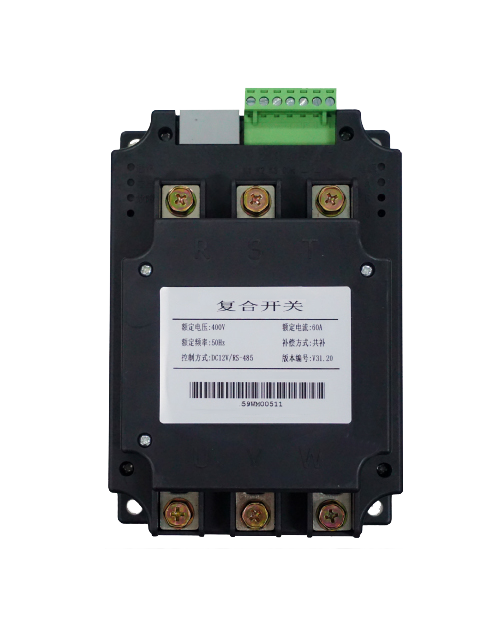

西安西容智能型电容复合开关使机械开关的接点准确地在需要的时刻闭合或断开，就是要在开关接点两端电压为零的时刻闭合，从而实现电容器的无涌流投入，在电流为零的时刻断开，从而实现开关接点的无电弧分断，具有抗干扰、防雷击和电源缺相的保护功能。也可以用于电动机制起动控制和电阻性负载的切换.勿需加装散热器。

1、过零投切
     复合开关的基本工作原理是实现电压过零导通和电流过零切断。
2、低功耗
     由于采用磁保持继电器，控制装置只在投切动作瞬间耗电；且由于磁保持继电器的触点接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低损耗。对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。
3、采用单片机控制投切，并智能监控继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：
（1）电源电压缺相保护：系统电压供电时，开关拒绝合闸；
（2）自动判断故障保护：系统自动监控磁保持继电器的运行状态，若出现故障，开关拒绝合闸，接通之后故障则自动分闸；
（3）空载保护：未接负载时，开关拒绝合闸；
（4）停电保护：合闸之后遇到突然停电时，开关自动跳闸断开。
4、输入信号与电容投切开关光电隔离，并带485通讯控制。即可与常规控制器通用，又可以与我公司的控制器（485通讯）配套使用。而且采用485通讯控制，接线简单，用户安装调试方便。
5、抗干扰能力强，工作安全可靠。

1、环境温度：-20～+60 ℃；

2、相对湿度：+40℃.时不超过 90％；

3、海拔不超过2000m；

4、工作电压范围：三相交流 380 ±15；

5、周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在；

6、使用地点应具有防御雨、雪、风、沙、灰的设施。

一、主要技术参数

1、额定工作电压： 380AC 50Hz；
2、额定控制电压：12VDC；
3、额定电流：60A 80A；
4、开关动作：零电压时合闸，零电流时分闸；
5、自动搜索最佳投入点，响应迅速；
6、保护功能：电源电压缺相或者负载缺相时封锁输出；
7、响应时间：短；

二、注意事项

1、交流输入,输出严禁接反.

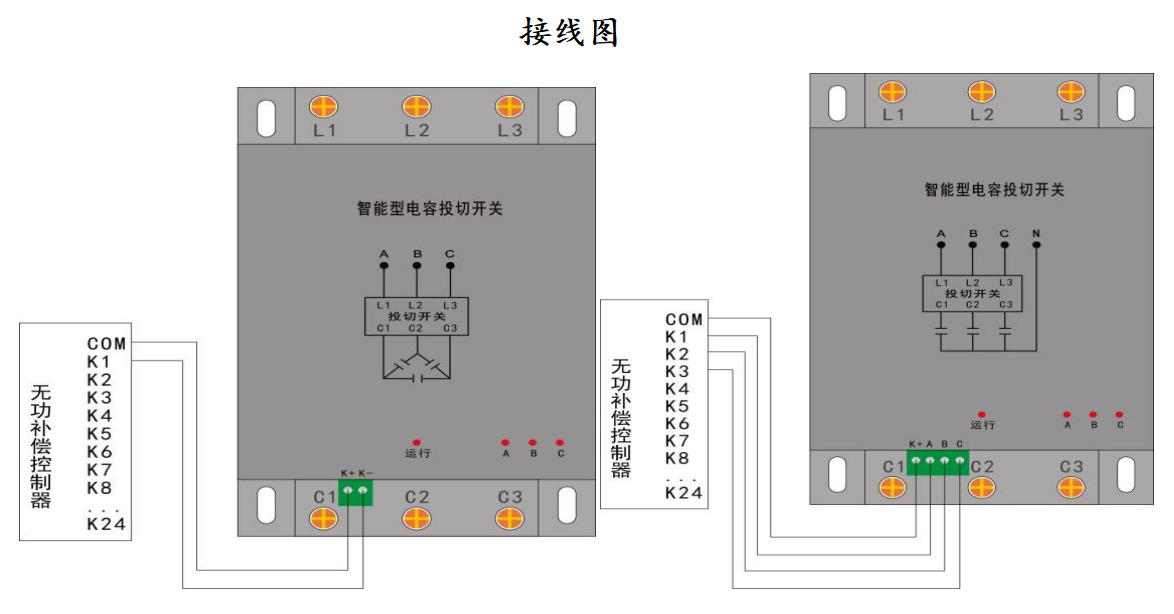

2、控制电压输入极性 K+和 Ka 要连接无误. K+接控制器的公共端(+12VDC) Ka 接控制器的输出端(1-12 端之一) 如是 Y 型 Kb、Kc

接法见无功补偿控制器接线图

3、 运输时,本复合开关在遇强烈震动时可能会导致磁保持继电器出现接通现象, 但在通电时,本开关会自动复位并恢复正常状态,无需人工复位

三、常见故障及排除方法：
