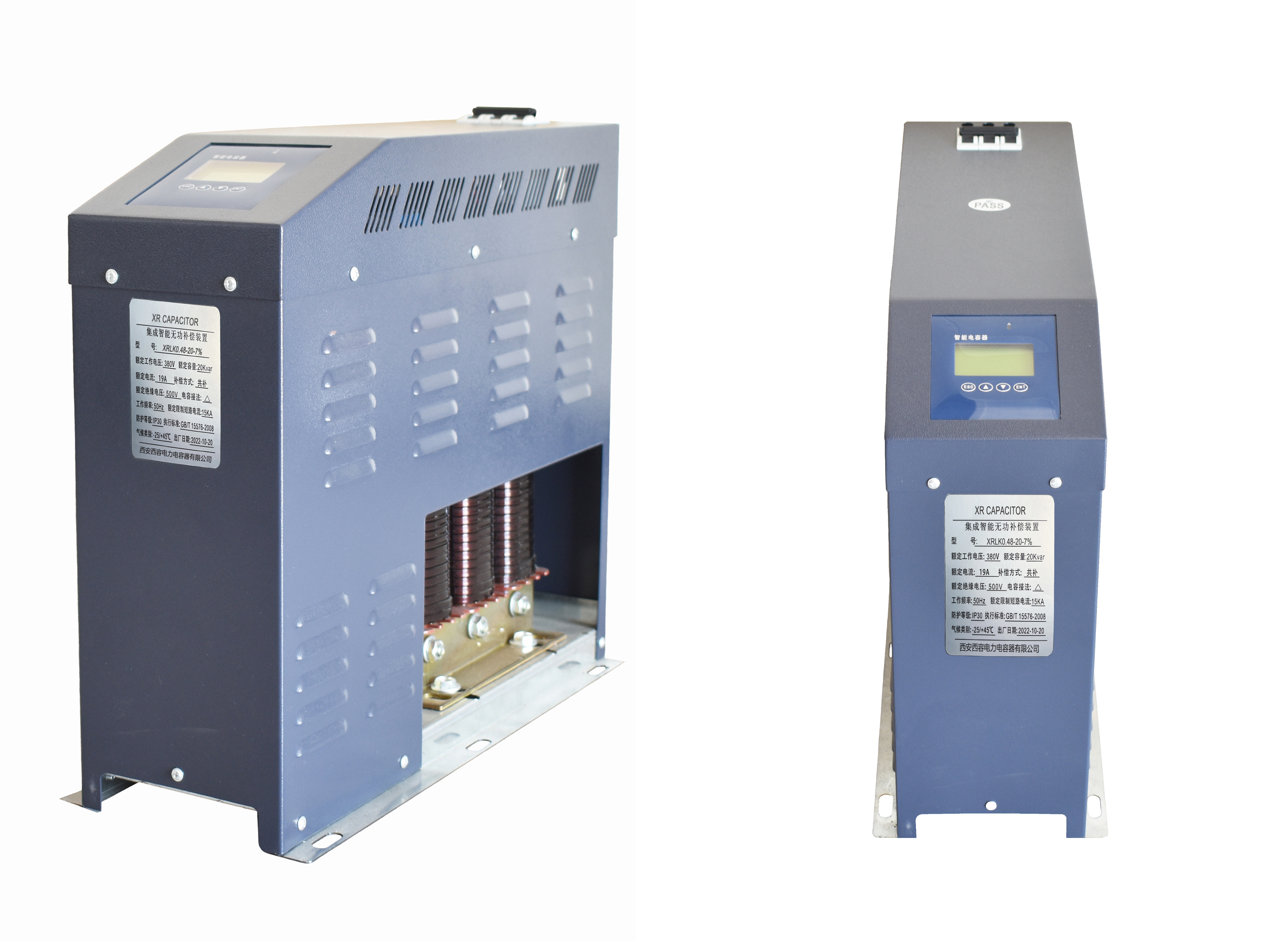

西安西容XRLK系列智能滤波电容器系列是0.4kV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元，同步开关电路，线路保护单元，一台电抗器，一台电容器组成。替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、电抗器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便,使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

       西容智能电容器滤波型产品主要应用于有谐波场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能，其中串接7%电抗器的产品使用与主要谐波为5次及以上的电气环境，串接14%电抗器的产品主要使用于主要谐波为3次的电气环境。

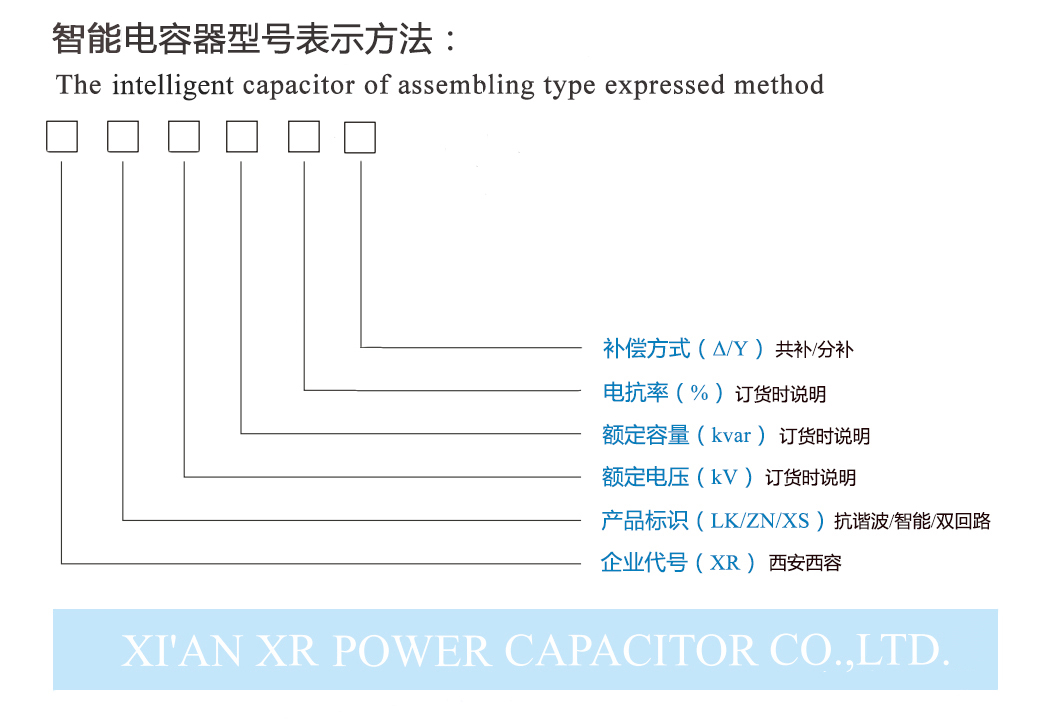

          西安西容滤波型智能电容器说明：

           1、XRLK0.48-30-7Δ   型号表示：抗谐波智能电容器，额定电压0.48kV，额定容量30kvar，电抗率7%，共补。

           2、XRLK0.28-30-7Y   型号表示：抗谐波智能电容器，额定电压0.28kV，额定容量30kvar，电抗率7%，分补。

1、过零投切：实现电压过零投入,电流过零切除,投切涌流很小,大大提高了设备的耐电压，电流冲击,功耗小,减少了常规电容器柜内80%的能耗。

2、温度保护：西安西容自愈式低压电力电容器内置温度传感器，能够反映电容器过电压，过谐波，漏电流过大和环境温度过高等情况下导致电容器内部发热，实现过温度保护，超过设定温度以后自动切除电容器，退出运行，达到保护设备的目的。

3、智能网络：多台电容器联网使用时，通过时序竞争，某一台成为主控电容，其余皆为辅控电容，无须设置，构成低压无功自动控制系统；如果个别从机故障，不进行投切动作，不影响其余工作，如果主机故障，其余电容再经过时序竞争，自动产生一个新的主控电容，组成一个新的系统；容量相同的电容器按循环投切原则，容量不同的电容器按适补原则投切;485 通讯接口，可以接入后台计算机，进行配电综合管理。

4、积木结构：西安西容智能电容器产品标准化、模块化，取代了传统的控制器、空气开关、交流接触器、可控硅、热继电器、电容器，将其合为一个整体，发热量小，组屏安装的时候采用积木堆积方式，电容器损坏时只需单体简单快速更换。

5、接线简单：多台电容器组屏安装，生产工时比传统模式减少60％以上，同时减少80％连接线，减少80％的节点，柜内简洁，在使用现场快速组装，大大提高了成套厂的生产效率。

6、扩容方便：产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，改变了常规模式因接线复杂，一成不变的局限性，适应企业发展的需要，可以分期投资。

7、维护方便：西容智能电容器液晶屏中文显示保护动作类型，有过压、欠压、过流、小电流、过温、电压谐波、电流谐波等；智能式电容器具备自诊断功能，可以在液晶屏上反映以上故障，有利于现场故障查找，产品整体质保一年，电容器损坏时只需单体简单快速更换，实现免维护。

8、效果显著：保障系统电压稳定合格；提高功率因数，对投入电容器进行预测，若投入电容器过补，则不投入，避免无功超额而罚款；提高配变有功出力，减少增容投资，降损节能。

1、海拔高度：≤2500米

2、环境温度：-20℃~+65℃

3、相对温度：40℃时20%~90%

4、大气压力：79.5Kpa~106Kpa

5、环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀
