并联电容器与滤波电容器

文件下载
  • 产品用途
  • 型号及含义
  • 产品特点
  • 使用环境
  • 主要技术参数

并联电容器、滤波电容器及其装置用于工频电力系统,以提高功率因数、改善和提高电压质量,减少线路损耗,滤波电容器及其装置可滤除系统谐波。

一、并联电容器基本技术特点:

1、系统电压:6kV 及其以上的电压等级;

2、产品容量范围:50 kVar~1000kVar;

3、电容器额定电压可做到24kV

二、结构特征

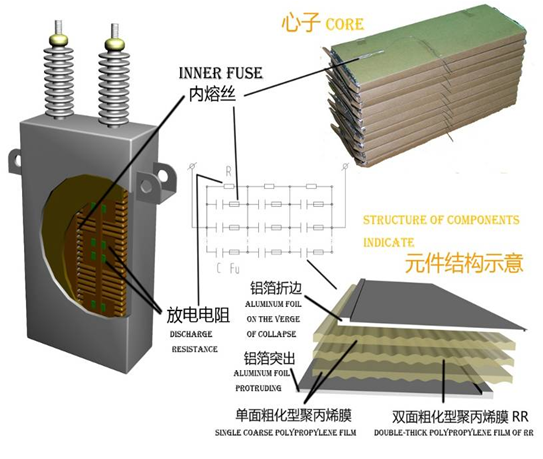

1、高压并联电容器由箱壳和芯子组成,箱壳用薄钢板密封焊接制成,箱壳盖上焊有出线瓷套,箱壁两侧焊有供安装用的吊攀,一侧吊攀装有接地螺栓。

2、电力电容器芯子由若干个元件和绝缘件组合而成,元件由作为极板的铝箔中间夹膜纸复合介质或全膜介质经卷绕而成。芯子中的元件按一定的串并联方式连接,以满足不同电压和容量的要求。

3、内熔丝电容器其内部每个元件均串有一根熔丝,当某个元件击穿时,与其并联的完好元件即对其放电,使熔丝在毫秒级的时间内迅速熔断,将故障元件切除,从而使电容器继续运行。

4、6kV、10kV三相电容器内部为星形接线,每相均有放电电阻。

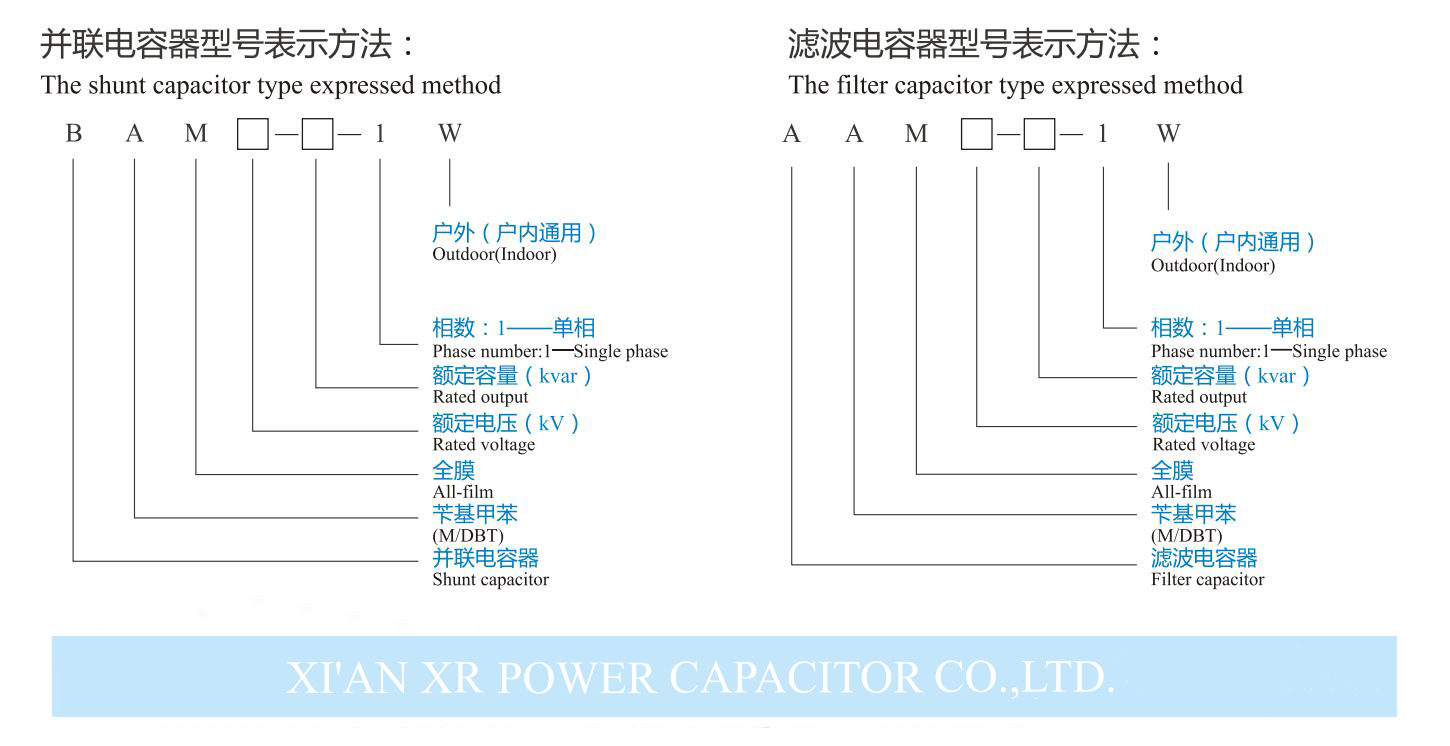

西安西容并联电容器 如BAM11/√3-200-1W

表示:并联电容器,苄基甲苯浸全膜介质,额定电压11/√3kV,额定容量200kvar,单相,户外使用(户内通用)。

标牌上符号1679622538204722.png表示装有内放电电阻,image.png表示装有内熔丝。

⑴ 系统电压:6kV及其以上的电压等级;

⑵ 产品容量范围:50kvar~1000kvar;

⑶ 电容器额定电压可做到24kV



安装运行场所:户内或户外

环境温度:-40℃~+45℃(高寒地区可满足-45℃)

风速:不超过35m/s

海拔:不超过2000m(高海拔设备订货时注明)

覆冰厚度:不超过10mm

地震设防烈度:8度

污秽等级:Ⅲ级、Ⅳ级
