主要为工频交流电力系统提供无功功率，用来提高电网功率因数，降低损耗，改善电压质量，充分发挥发电、供电设备的效率。

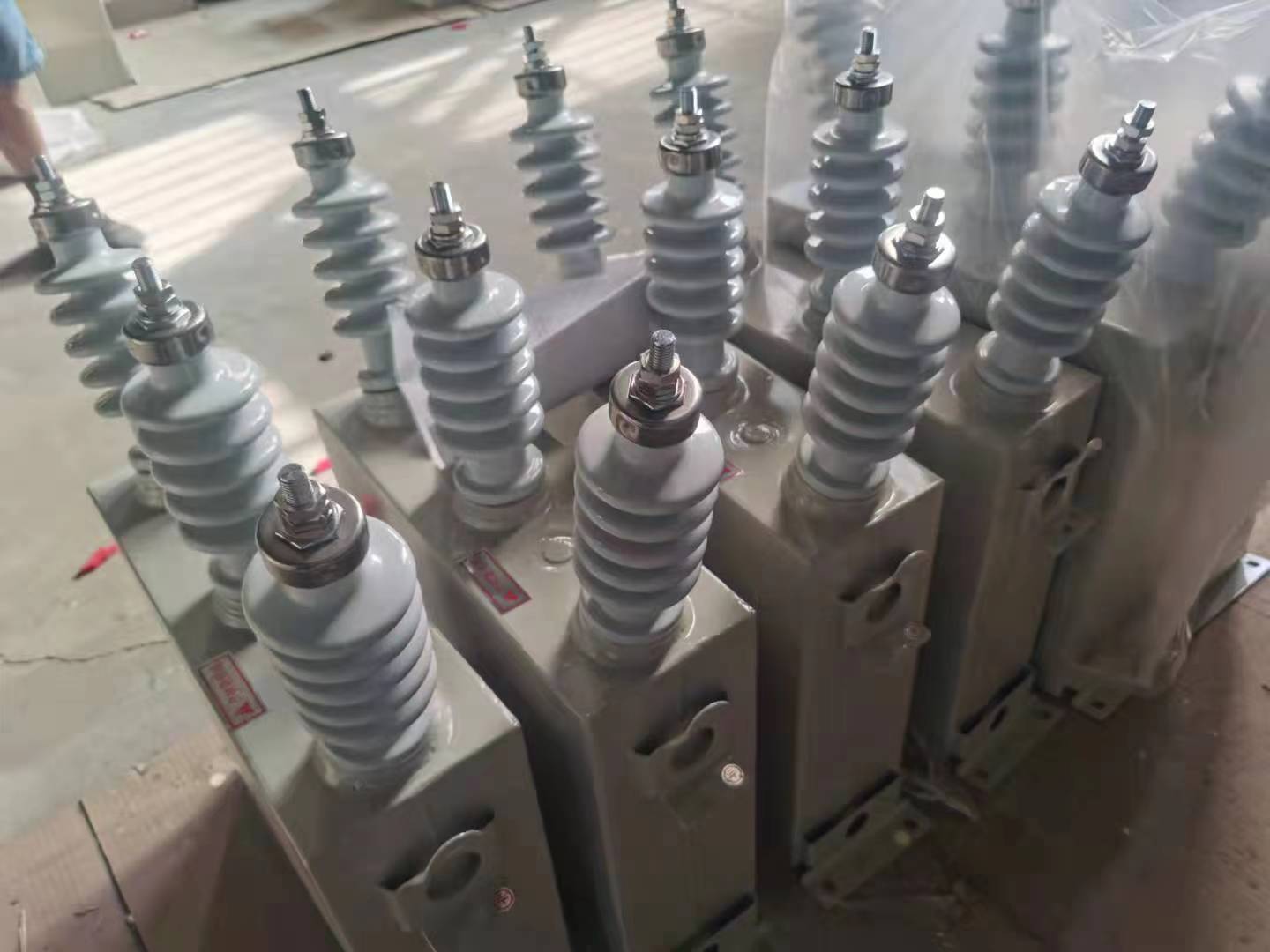

西安西容高压并联电容器如BAM11-200-3W

表示：并联电容器，苄基甲苯浸全膜介质，额定电压11kV，额定容量200kvar，三相，户外使用(户内通用)。

标牌上符号表示装有内放电电阻，表示装有内熔丝。

1、电容器应用新结构、新工艺，场强低、耐压高，安全裕度大；

2、噪声低，抗过载能力强，电气性能指标达到相关标准；

3、采用稳定的内熔丝技术，解决了内熔丝群爆现象，保证产品运行的可靠性；

4、改进了放电电阻的连接方式，解决串联段过电压问题；

5、使用新型滚压式套管、箱壳采用全自动氩弧焊，有效解决电容器漏油问题；

6、产品规格齐全，可满足不同需求。

1、安装运行场所：户内或户外

2、环境温度：-40℃~+45℃（高寒地区可满足-45℃）

3、风速：不超过35m/s

4、海拔：不超过2000m

5、覆冰厚度：不超过10mm

6、地震设防烈度：8度

7、污秽等级：Ⅲ级、Ⅳ级

如有特殊使用要求的，请另行特别说明。

1、电容器一般使用在周围环境空气温度为-40℃~+45℃的场所，安装地区海拔不超过1000m。型号中带尾注“G”的产品可使用在海拔1000m以上。有特殊要求时，应特别加以说明。

2、电容器的电容偏差不超过额定值的-3%~+5%，三相电容器中在任何两线路端子间测得的最大与最小电容之比：200kvar及以下不大于1.05，200kvar以上不大于1.02。

3、电容器损耗角正切在温度20℃时，在额定频率和额定电压下测量应符合以下规定：浸渍全膜介质电容器有放电电阻和内熔丝不应大于0.0003；无放电电阻和内熔丝应不大于0.0002。

4、电介质的电气强度

     电容器端子间的电介质应能承受下列两种试验电压之一，历时 10s。

     A、工频交流电压：2.15U_n(U_n为额定电压)            B、直流电压:4.3U_n

     三相电容器应适当调整试验电压，保证每相承受上述耐压值。

5、电容器允许在不超过1.1倍额定电压下每24h中12h长期运行，并能在1.15倍额定电压(瞬时过电压除外)下每昼夜运行不超过30min。为了延长电容器使用寿命，电容器应经常保持在不超过额定电压下运行。

6、 电容器允许在由于电压升高和高次谐波引起的不超过1.3倍额定电流下长期运行，对于电容具有最大正偏差的电容器，这个过电流允许达到 1.37倍额定电流。如果电容器在不高于1.10U_n下长期运行，则包括所有谐波分量在内的电压值应不超过1.2√2U_n。

     注：电容器的额定电流是指额定容量的电容器，在正弦波、额定频率、额定电压下所通过的电流。

7、电容器套管及导电杆的机械强度

     7.1 焊锡式套管a

          A、200kvar 以下的电容器套管应能承受400N水平拉力。

          B、200kvar~1200kvar 的电容器套管应能承受500N水平拉力。

          C、1200kvar 以上的电容器套管应能承受900N 水平拉力。

          D、电容器导电杆能承受的扭矩应符合下表的要求。

     7.2 压接式套管

     A、与套管中心线平行的静止拉力 1500N。

     B、与套管中心线垂直的静止拉力1000N。

     C、螺母扳手的扭矩最大值为52N·M。

8、内部装有放电电阻的电容器与电源断开后，能在10min内由额定电压的峰值降至75V以下；若要在5min内由额定电压的峰值降至 50V以下，则应在订货时特别加以说明。
