TBBZ系列箱式中高压无功补偿装置，根据6kV、10kV供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率因数达到0.9以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

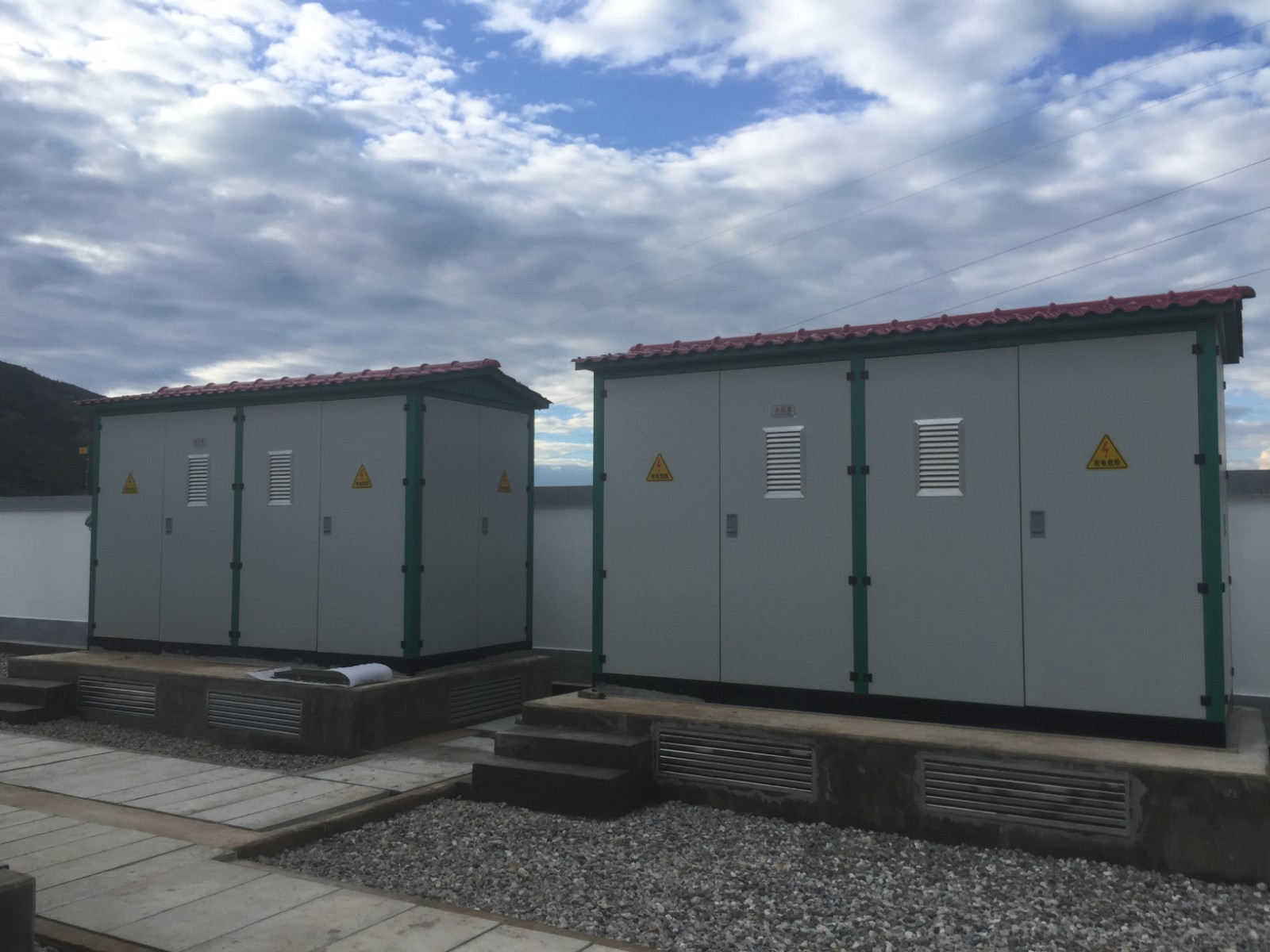

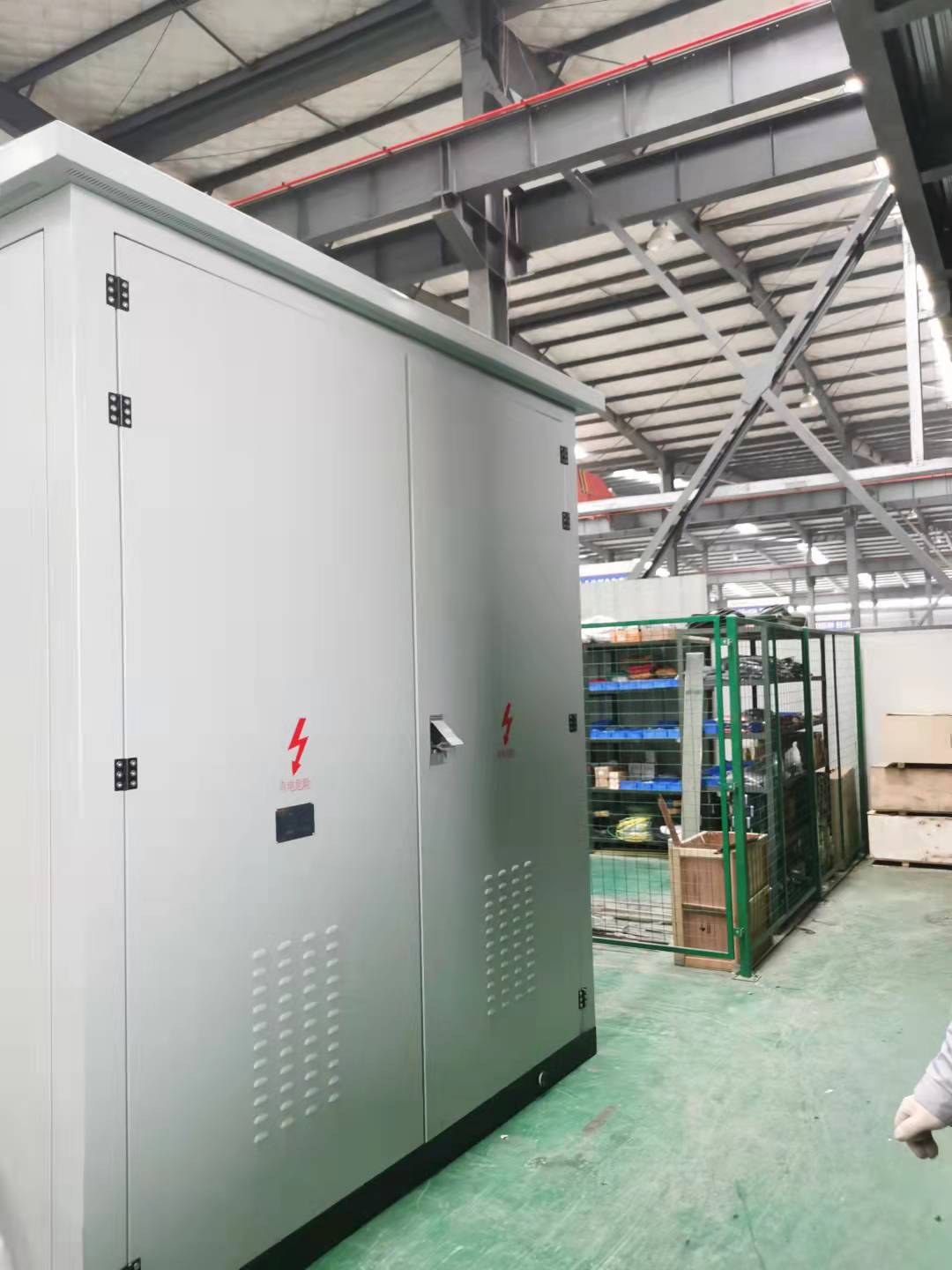

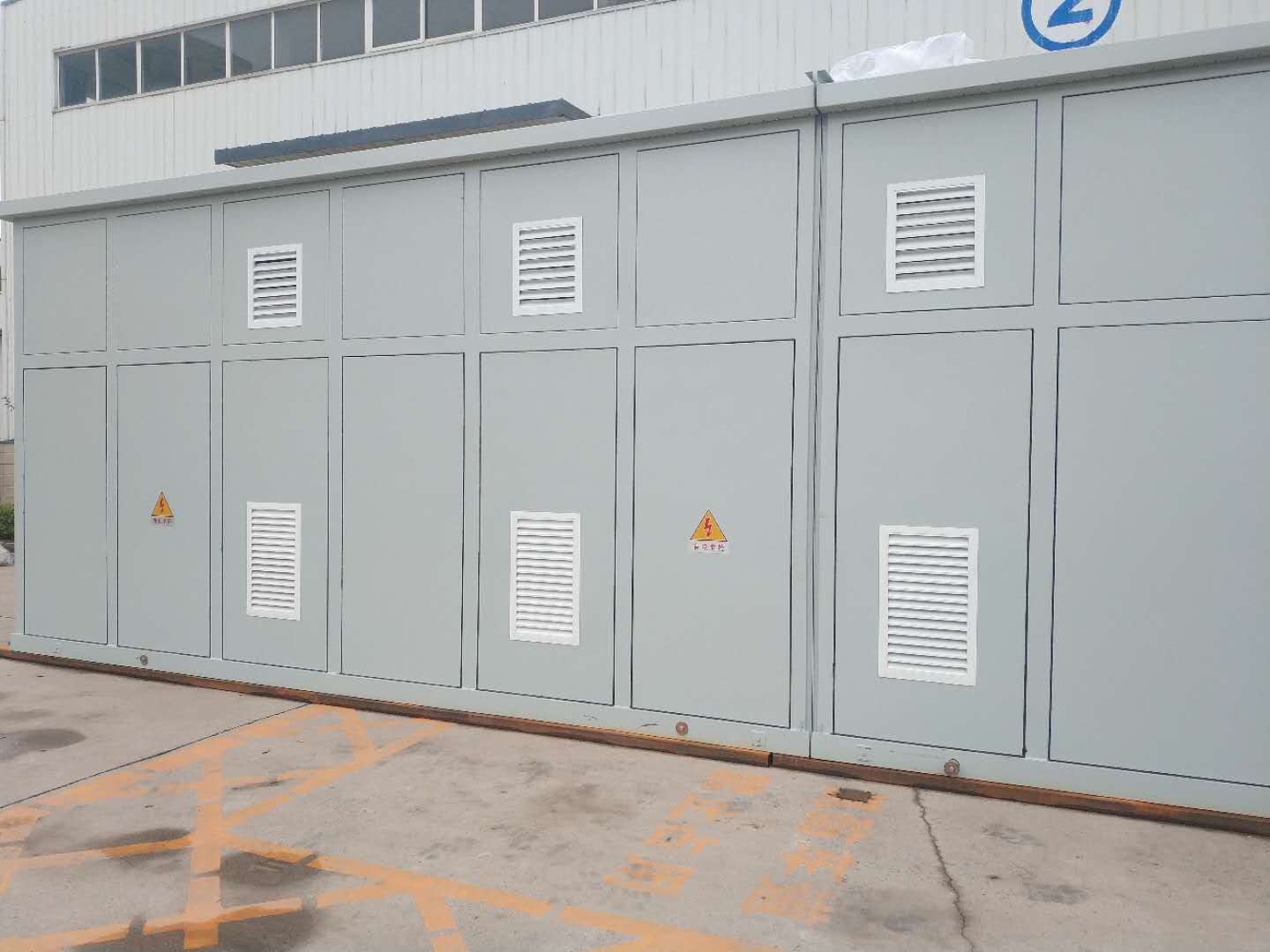

1、箱式无功补偿装置将投切单元安装在一体化的箱体内，具有布局灵活，安装移动方便，占地面积小，通风良好等特点。

2、可根据用户补偿容量及补偿精度的需要标准容量的投切单元。

3、箱体采用敷铝锌板或复合板或非金属外壳，具有极强的抗辐射，抗爆晒的性能，隔热能力好，具有较强的机械抗拉，抗弯强度，抗冲击性能好。

5、根据用户现场系统谐波配置不同电抗率的电抗器，限制合闸涌流及抑制系统的谐波电流。

6、可根据用户无功需求对电容器组进行自动投切。

7、具有欠压，过压，过流及三相不平衡电压保护及差流保护等功能，故障时切除该组电容器并闭锁，不影响其他电容器组的正常运行。

1、环境温度：-40°C~+45°C。

2、安装地点：户内/户外。

3、海拔高度：<2000m，高于2000m需采用高原型设备。

4、湿度：日平均值不大于95%，月平均值不大于90%。

5、抗震：不超过地震烈度为8度。

6、地面倾斜度不大于3°。

7、运行场所：使用地点不允许有爆炸危险介质，周围环境中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌在。

1、系统额定电压：6~10KV

2、额定频率：50Hz

3、电容器分组数量：1-5组等容或不等容

4、额定容量：100~10000kvar

5、电抗器器参数选择：抑制合闸涌流，电抗率为0.1~1.0%；抑制5次及以上谐波时，电抗率为5%或6%：抑制3次及以上谐波时，电抗率为12%。
