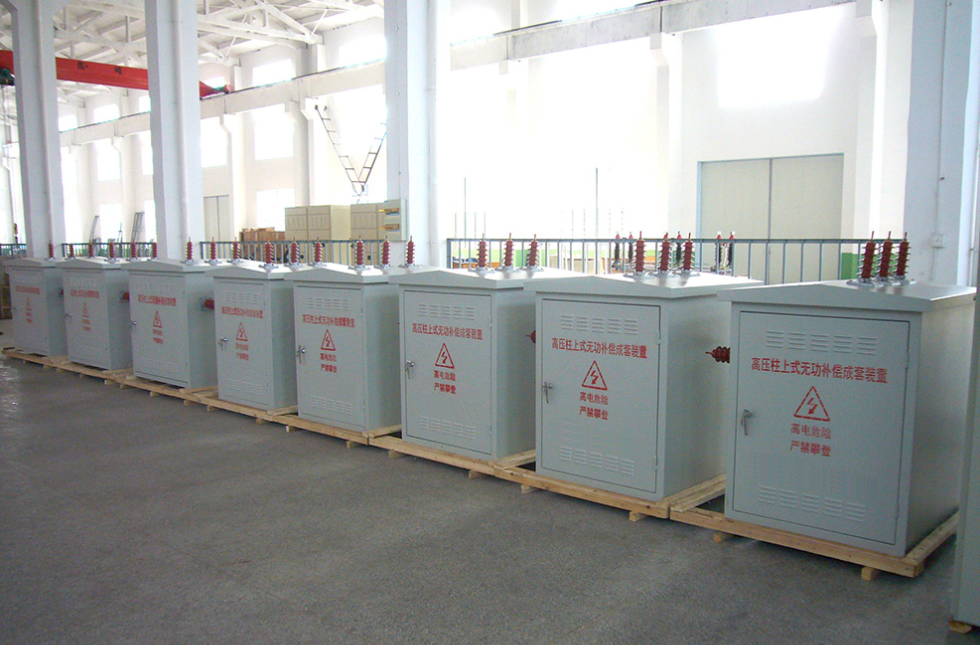

柱上无功补偿装置

文件下载
  • 产品用途

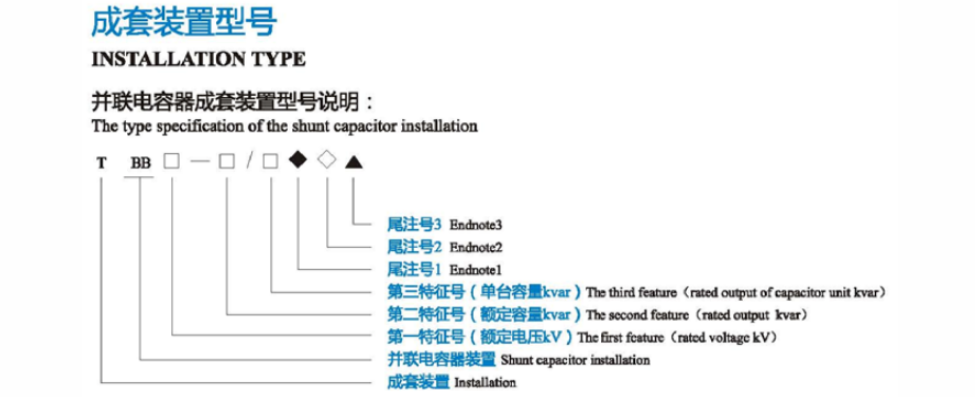

  • 型号及含义
  • 产品特点
  • 使用环境
  • 主要技术参数

10kV柱上无功补偿装置主要用于户外6-10KV线路无功分散补偿,安装于户外柱上,用来调整电压,降低线路损耗,提高输送功率。

1、电容器及配套设备开关、避雷器、互感器、控制器等组装于6-10kV线路的柱上,单组容量100-1200kvar。

2、可按电压、无功、时间或其他参数,用机械开关或自动进行投切。

3、电容器均内置熔丝及放电电阻,断电后自动放电,确保运行安全。

4、柱上无功补偿中跌落式熔断器作短路保护兼做隔离开关,上端从高压线路进线,下端接避雷器及开关箱体。避雷器作吸收操作过电压之用。

5、开关箱体顶部是进线套管,箱体内有电源式电压互感器(作接触器控制电源及电压采样)、电流互感器、真空接触器,内置式有电容器、控制器及继保装置,端子排均在控制箱内。电容器外围时开关箱体侧面是出线套管。箱体顶部是防雨盖并有吊环。开关箱体安装在两电杆之间的槽钢平台上,安装高度大于3米。控制箱则安装在电杆距地1.5米处,便于操作。开关箱体与控制箱之间控制电缆连接。

1、海拔高度不超过2000米,高于2000米选用高原型产品。

2、环境温度-25℃~+50℃

3、周围无腐蚀性气体或蒸汽,无导电性或爆炸性尘埃。

4、户外风速=35m/s

5、湿度:日平均值不大于95%,月平均值不大于90%。

6、阳光辐射不得超过1000w/m2。

7、安装场所:分为柱上安装及水泥台安装。其中柱上安装又可分为单杆架设及双杆架设。

1、额定电压:6kV、10kV。

2、额定频率:50Hz、60Hz。

3、补偿容量:30~1000kvar。

4、主电路工频耐压:42kV/1min;辅助回路:2.5kV。

5、雷电冲击耐压:75kV。

6、投切开关机械寿命:10万次。

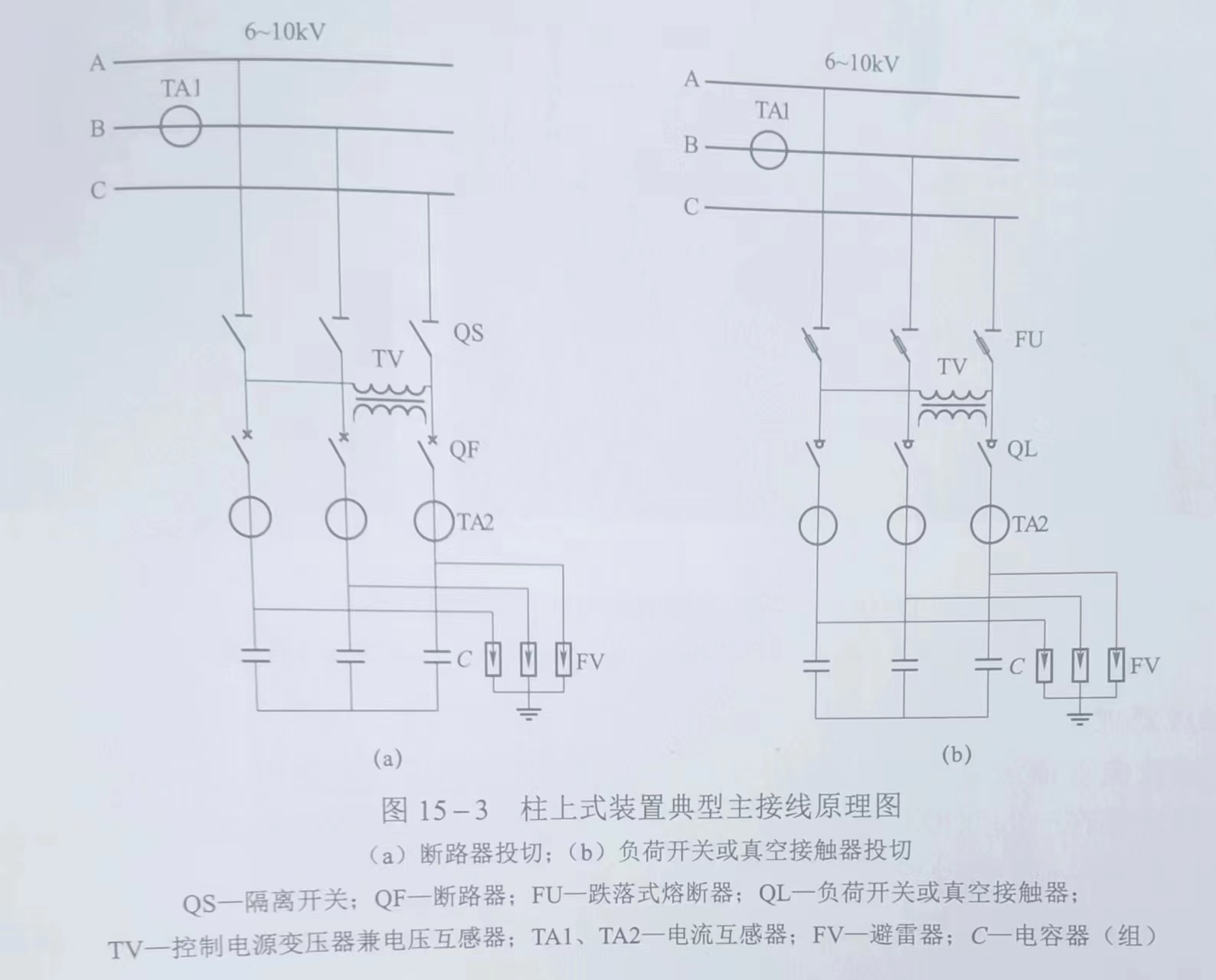

柱上无功补偿装置原理图
