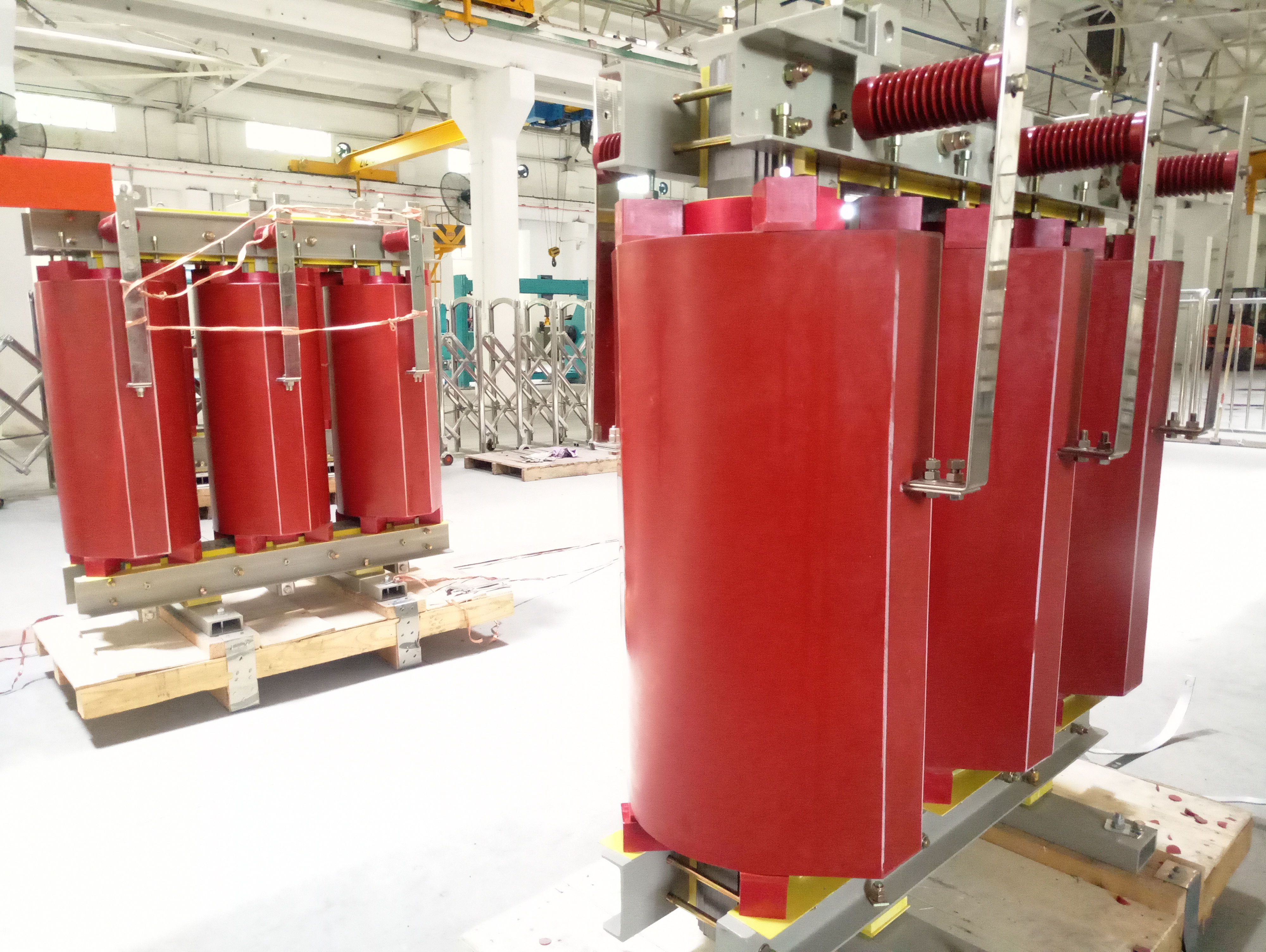

干式铁芯电抗器

文件下载
  • 产品用途

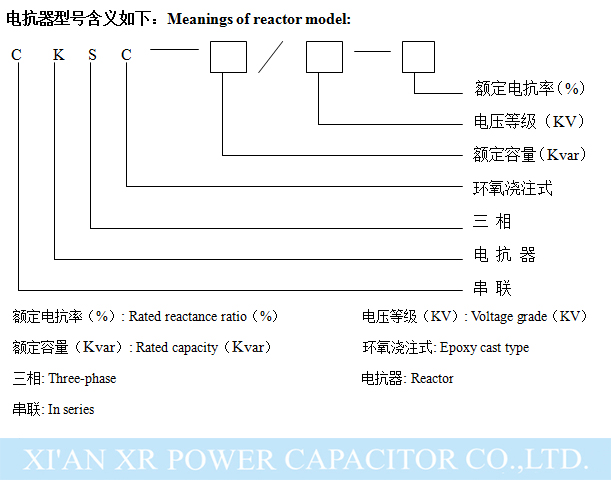

  • 型号及含义
  • 产品特点
  • 使用环境

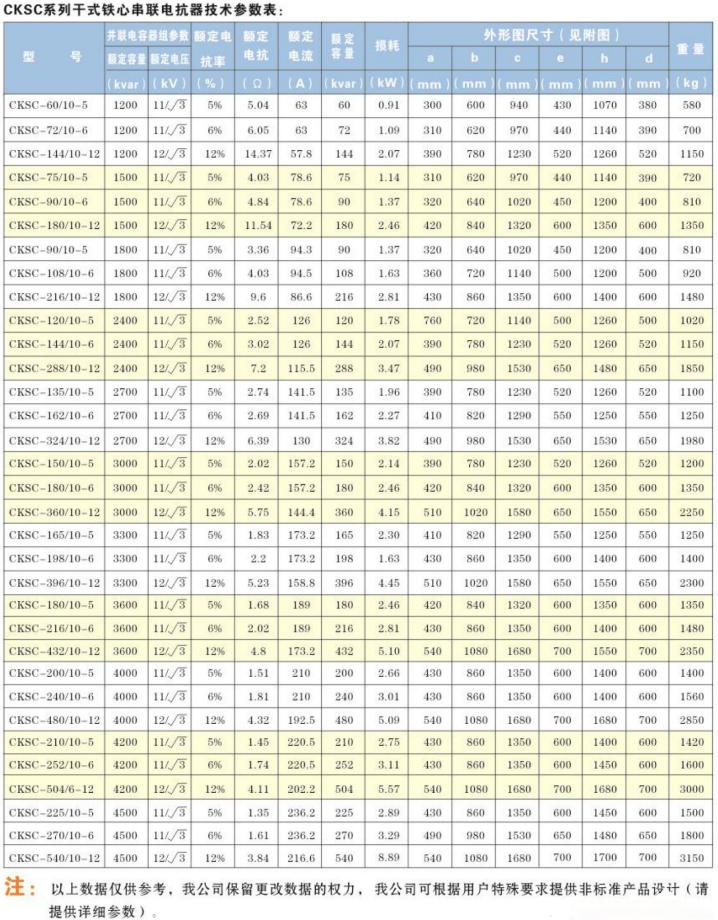

  • 主要技术参数

该产品系针对电力系统改善功率因数,通常采用并联电容器组来补偿电力系统的无功功率,为了限制电力系统高次谐波电流引起的电容器组过电流及电容器的合闸涌流,保护电容器组安全运行,通常在电容器组上加装串联电抗器。


(1)线圈选用优质F级无氧铜电磁线绕制。

(2)线圈由带环氧树脂填料浇注成一个坚固的整体,机械强度好。防潮、防腐蚀、防火特性极好,并留有通风散热气道,确保线圈良好的通风散热性能。

(3)铁心均为三柱式结构,用优质取向硅钢片迭积而成,上下铁轭截面均为矩形,芯柱截面为圆形,芯柱由若干气隙及硅钢片迭积而成的铁饼组成。


(1)海拔不超过1000M

(2)最高气温不超过+40℃

(3)最低气温不低于-30℃

(4)年平均温度不高于+20℃

(5)无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃环境中。
