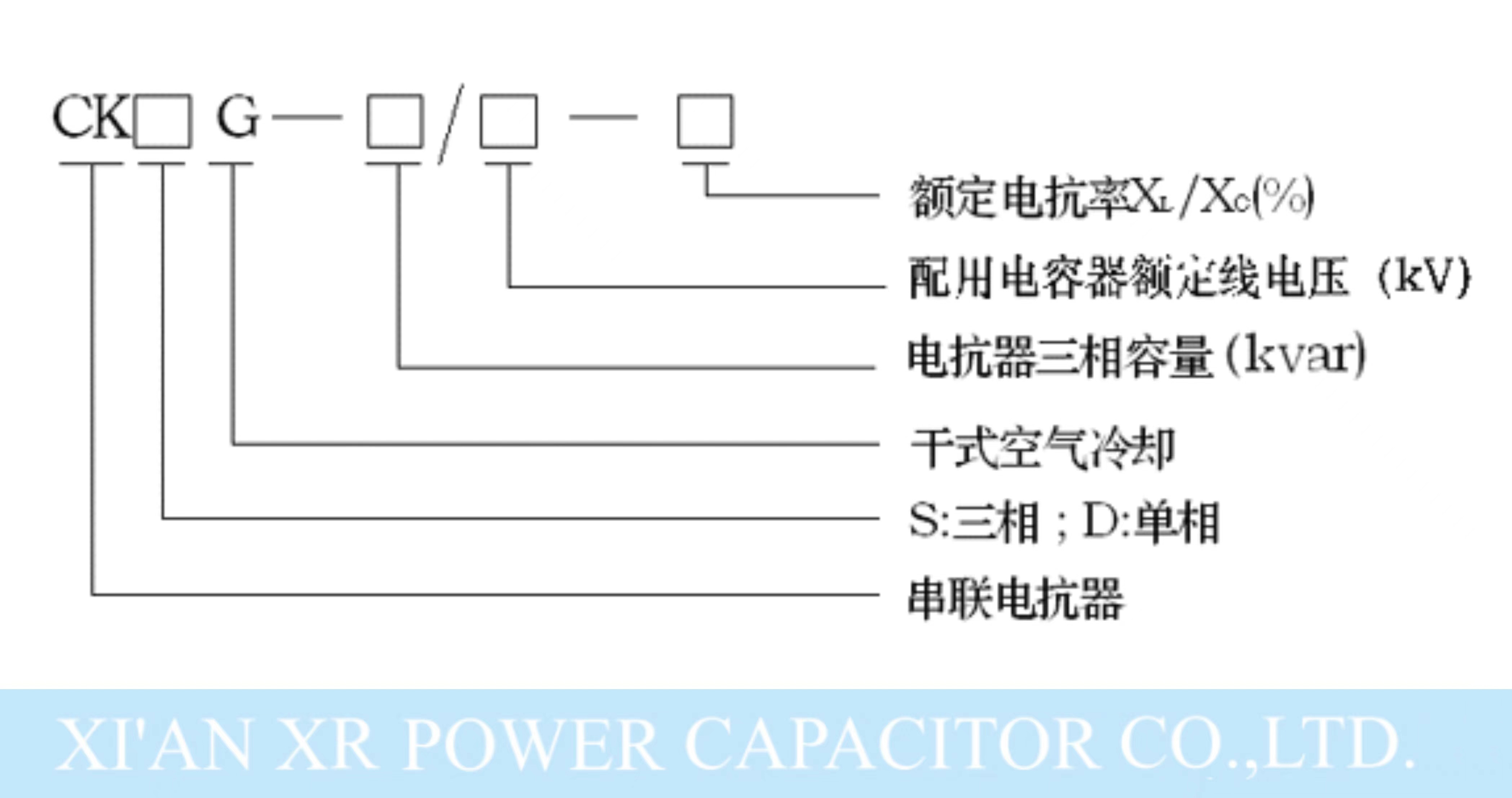

CKSG型电容器用串联电抗器，其技术参数为我公司根据多年现场经验计算总结得出，已在全国地区广泛使用，对于抑制电网谐波及电容器投切涌流具有显著效果，减轻电容器由谐波引起的过载，防止谐波放大，对于电容器的安全运行，提高供电质量和电网安全经济运行起着重要的作用。适用于3、5、7次及以上谐波负载的无功补偿及滤波作用。

该系列电抗器采用优质低损耗矽钢片及高强度电磁线精心制作而成，线圈排列紧密且均匀，具有极佳的美感和较好的散热性能，工作噪音低。产品可以在3√2端电压（峰值）下，在1.35倍额定电流下正常持续运行。也能在三次或五次电流含量均不大于35%的总电流有效值为1.2倍的额定电流下持续运行。

1.该电抗器分为三相和单相两种，均为铁心干式。

2.铁芯采用优质低损耗冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。

4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有优良的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

7.该电抗器具有体积小、重量轻、外观美等优点。

1.海拔高度不超过2000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

1. 可用于400V、660V系统。

2. 电抗率的种类：1%、5%、6%、7%、12%、13%、14%及非标定做。

3. 额定绝缘水平3kV/min。

4. 电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。

5. 电抗器噪声不大于45dB

6. 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

7. 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。

8. 三相电抗器的任意两相电抗值之差不大于±3%。

9. 耐温等级H级（180℃）以上

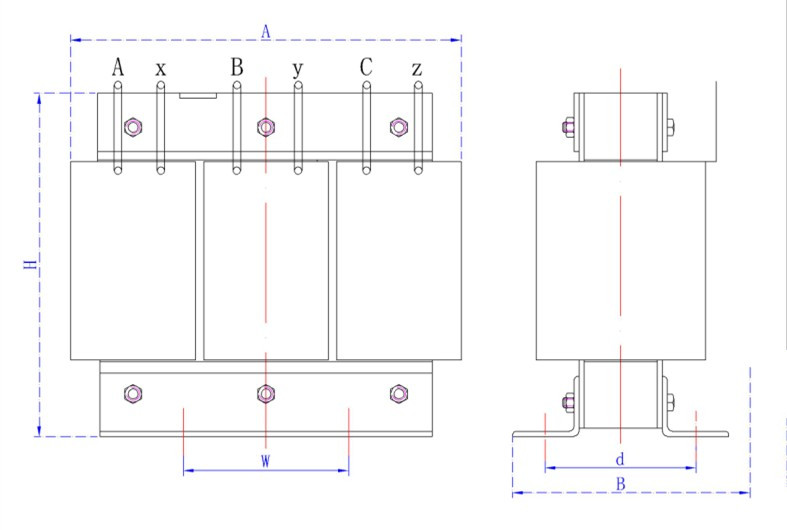

接线方式：A、B、C接进线或出线，对应x、y、z接出线或进线。
