DWK3-110A系列电压无功综合控制器

文件下载
  • 产品用途
  • 型号及含义
  • 产品特点
  • 使用环境

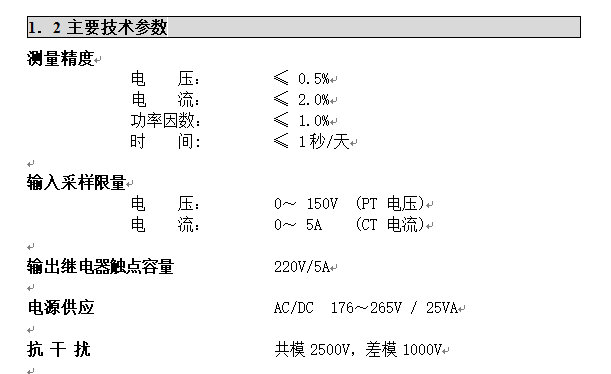

  • 主要技术参数

DWK3-110A系列变电站电压无功综合控制装置适用于6kV 至330kV变电站,根据电网的参数控制有载调压变压器自动调压和无功补偿电容器组或电抗器的自动投切。使变压器和电容器工作在最佳状况,确保电压合格率达到规定的要求,有效减少无功损耗并保持系统功率因数在较高范围内。是实现变电站无人值守或老站改造的实用装置。

该装置在研制过程中,以高可靠性和实用性作为研究基础,充分吸取国内外正反方面的经验,经过供电局相关技术和运行部门的长期实践和改进,使装置具有可靠性强、自动化程度高、使用简单的特点。

产品通过了电力工业部无功补偿成套装置质量检测中心的检验。


确保安全

● 没有“复位”键。优越的“软件电子狗”电路和容错技术,可以自动发现程序运行错误并瞬间复位计算机,彻底杜绝了“死机”现象。

● 无安全后顾之忧。独有的“硬件电路故障保护电路”,确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作,保证了本产品有朝一日损坏后不会成为定时炸弹。

●极高的抗干扰能力。所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作。



方便操作

●“傻瓜机”的设计风格。自动运行时完全不需人为干预,出现问题时自动退出故障设备并用语音提示。

●大屏幕液晶显示器、中文显示、图形界面、全菜单操作和设置,还有方便用户使用的快捷键。设置的参数永久保存,不受停电影响。

●自动确定母线运行方式,所有电容都可通过运行压板投退。



适应各类变电站

●适用于35kV至110Kv电压等级的各类变电站。可控制一至两台,二圈或三圈的变压器,八组电容器或者电抗器。

●既可以对有载调压和补偿电容综合控制,又可转为单独控制补偿电容器,也可单独控制有载调压。

●适应所有三种类型的主变档位信号和所有带保持和不带保持功能的调压机构。

●适应所有可能的运行参数设置,用户无需提供变电站设备参数和运行情况。

●具有自动控制、手动操作、远方遥控、退出控制工作方式。主变可以分列、并列、单台方式运行。



适应无人值守站

●适应变电站单段进线和两段进线的情况,能用自动或手动方式适应变电站两段母线的分列,并列和单列运行控制。

●系统停电后,可自动停止调压控制。自动切除停电段的电容并停止控制,供电后自动恢复电容和调压控制。

●对非严重性临时异常,在故障消失后可自动恢复控制。

●任何一组电容出现故障信号和拒投或拒切时,控制器自动切除该电容并用语音报警30秒钟,然后自动退出故障电容的控制,不影响其他电容的继续正常运行。

●任意主变出现故障自动停止故障主变的运行,并根据运行方式自动决定停止或运行另外一台主变。并影响正常设备的继续运行。

●具有RS/232和RS/485通信接口,可靠实现遥测、遥信、遥调、遥控。有多种通讯协议。对未配备综合自动化的变电站可以直接配接配套产品GPRS,实现全部通讯功能和在线下载控制程序和控制参数。建议用通讯实现监测,用接点方式实现远方操作,可靠和便于维护,远方手动不受设备好坏影响。配套的档位转换器可另外提供BCD码接点式遥信信号。



电容补偿控制先进

●对同容量电容,按无功容量决定投切,按动作次数的多少选取电容实行均衡投切。

●对不同容量电容。按无功量大小自动选择匹配电容逐个投入和切除。无匹配电容可切除,自动按动作次数优化切除。完全按照不同电容无功量计算,不会出现投切振荡。

●对既有不同容量电容,又有等容量电容情况,可先按无功量大小自动选择匹配电容容量,再根据动作次数对等容电容实行均衡投切。

●可以实现电容组合投切,以最少的电容组数实现最佳的电容控制。例如三组电容可产生七种电容量。控制更精确,无功补偿一次到位。减少成套装置的成本和空间。对电容容量比值关系无限制。

●可以按照任意指定次序对等容或不等容电容进行投切。满足谐波补偿的需要。

●可任意撤出停运的电容而不影响控制。

●可定义输出通道为电容控制或电抗器控制,电容、电抗器投切不碰面。

●低压侧即接入电容器侧的进线开关断开后,自动切除相应侧的电容并停止自动控制,直到恢复供电。



手动操作

●具有齐全的手动调压和电容投切功能,手动调压还有自动防滑档功能。

●控制屏应该具有与控制器完全独立的手动调压电路, 以备装置定检时临时使用。



显示功能

●可分别显示两台主变的高压侧电压、电流、功率因数、无功功率、有功功率和低压侧电压。

●显示控制方式和主变运行方式、主变分接开关档位、电容器运行状态和可投入运行的电容器组。

●汉字提示将执行的调压和投切动作。

●显示各高压断路器的通断状态。

●屏幕上的电容显示位置可任意定义,以对应实际位置。



事件记录

  可记录多个事件,记录的内容不受停电影响,便于追忆运行和故障情况

● 两台主变的升压、降压动作以及日期、时间;

● 各组电容的投入、切除动作以及日期、时间;

● 主变运行方式自动转换动作以及日期、时间;

● 各种异常报警事件以及日期、时间。



统计功能

●当月和上月电压合格率;

●抄表日期、超上限率、下限率和超限时间长度、最大电压值和最小值以及发生时间;

●各主变动作次数,各电容器的本月动作次数、上月底动作次数、累计动作次数,以及各电容器本月的投运时间。



完善的保护和故障诊断功能

●独有硬件保护电路,控制器内部出现任何电路故障均不会有误动作输出;

●具有动态自检功能,内部控制参数出错均可报警并闭锁;出现控制程序混乱时,半秒内程序自动恢复正常,在此期间不会有误输出;

●能抵抗严重的谐波干扰,不会出现控制电压误判并引起误动作;

●在并列运行调压时,若出现调压后两台主变不同档,微机将自动将主变恢复到调压前的档位并报警;

●当出现主变档位信号线异常或并列运行档位不同时,报警并闭锁。

●能确保主变调压安全,避免事故。在自动控制时,监视因各种异常原因造成的档位异常动作以及出现电压超出保护范围时,均可实现急停。

●当主变继电保护动作跳闸时,报警并闭锁;

●当出现电网电压过高或过低时,报警并停止调压,故障消失后可自动恢复;

●当出现电网电压过高或过低时,自动切除投入电容后报警并停止控制,故障消失后自动恢复控制。

●当主变过负荷时,闭锁调压保护,负荷正常时,自动恢复调压控制;

●电容器故障跳闸时,报警并闭锁投切;

●各主变出现拒升压和拒降压时,报警并闭锁;

●各电容器拒投和拒切时,报警并闭锁;

●如果电容器、电抗器同时接入系统,可以立即切除所有合上的电容或电抗。

●在5分钟内,对同一控制对象发出相反指令时,停止控制;



安装维护方便

●增益调节功能可使维护人员在控制器面板上用按键直接调节精度。

●可以通过RS232通讯口或者通过GPRS直接下载更新控制程序和参数。

●系统测试功能可现场观测所有外部接入信号和通断输出接点,方便快速地安装调试;

●全中文菜单调试设置功能,设置非常简单方便。

●始终兼容的电路设计,可在线升级程序。进口可插拔式插座输出保证接触良好。
