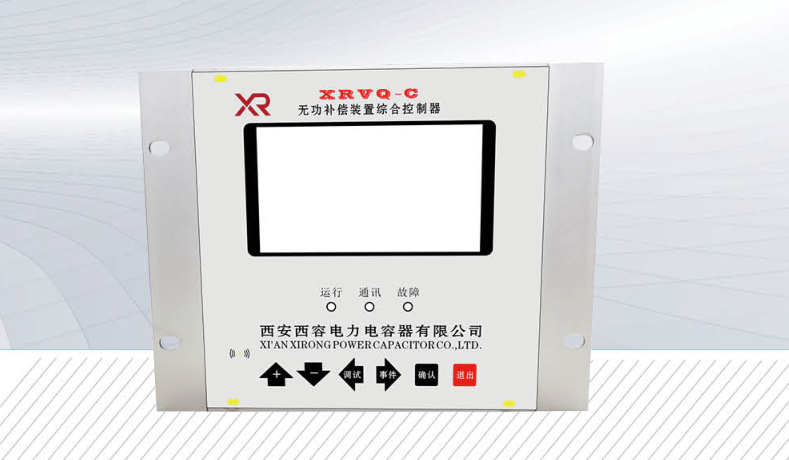

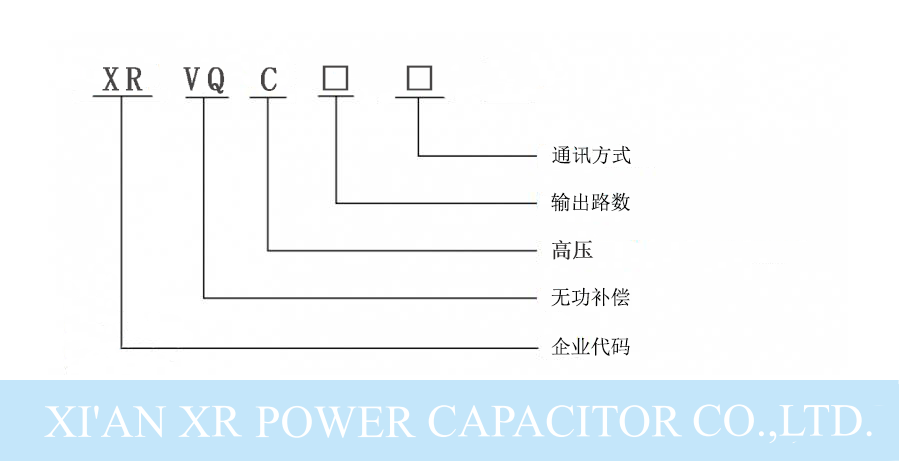

西安西容电力电容器有限公司XRVQ-C无功补偿装置综合控制器适用于6～35KV无功补偿装置的自动投切控制。根据系统的无功功率大小、功率因数和电压范围，可控制1-4 组电容组自动投切进行无功补偿。能有效减少线路无功损耗,提高电网的功率因素。对需要提高电压的地方，还可利用本控制器的电压优先控制的功能投切电容，利用电容的调压作用提高电压合格率。

1、具有4路控制功能，具有系统过压保护、系统欠压保护功能。

2、时时显示系统电压、系统电流、系统有功、系统无功、功率因数。

3、具有自动、手动、调试运行方式，方便根据需要选取。

4、具有滤波、等容、差容、组合等多种投切方式，方便根据现场工况和安装电容的容量来选取。

5、主界面上带有投切倒计时时钟，方便观察投切。

6、根据用户类型的不同，既可以仅控制无功，也可按电压优先的原则进行电压无功的综合控制。

7、具备标准的485通讯接口，方便与后台通讯。

8、具有实时时钟，能否显示日期和时间，方便查看事件记录。

9、详尽的大容量的事件记录功能，便于分析事故及观察运行工况。

10、安全可靠性高，优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，杜绝了“死机”现象。独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品万一损坏后不会成为定时炸弹。

11、“傻瓜机”的设计风格，简单、实用的个性。

12、人机接口由大屏幕液晶显示器和薄膜按键组成，信息显示汉化，带图形界面和菜单操作。

13、带有快捷键，方便操作。

1、正常工作温度： -10℃ ～ 55℃

2、极限工作温度： -20℃ ～ 75℃

3、装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

技术指标

1 、额定数据

采样电流 5A（可选 1A）

采样电压 100VAC

采样频率 50Hz

电源电压 AC/DC220V

2 、功率消耗

交流电流回路     IN=5A     每相不大于 1.0VA

交流电压回路     U=UN      每相不大于 1.0VA

直流电源回路     正常工作  不大于 10W

             动作时刻  不大于 20W

3 、过载能力

交流电流回路   2 倍额定电流       连续工作

           10 倍额定电流      允许10S

           40倍额定电流       允许1S

交流电压回路   1.2 倍额定电压     连续工作

工作电源回路   80%—110%额定电压  连续工作

4 、测量误差

测量电流电压 不大于±0.5%

有(无)功功率 不大于±0.5%

5 、触点容量

总故障输出口通过的电流：5A（AC250V）或 0.3A（DC220V）。

其他输出口通过的电流：16A（AC250V）或 1A（DC220V）。

6 、温度影响触点

正常工作温度： -10℃ ～ 55℃

极限工作温度： -20℃ ～ 75℃

装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

7 、安全与电磁兼容

①脉冲干扰试验

能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V 的衰减震荡波脉冲干扰试验.

②静电放电抗扰度测试

能承受 IEC61000-4-2 标准Ⅳ级、试验电压 8KV 的静电接触放电试验。

③射频电磁场辐射抗扰度测试

能承受 IEC61000-4-3 标准Ⅲ级、干扰场强 10V/M 的幅射电磁场干扰试验。

④电快速瞬变脉冲群抗扰度测试

能承受 IEC61000-4-4 标准Ⅳ级的快速瞬变干扰试验。

⑤浪涌(冲击) 抗扰度试验

能承受 IEC61000-4-5 标准Ⅳ级、开路试验电压 4KV 的浪涌干扰试验。

⑥供电系统及所连设备谐波、谐间波的干扰试验

能满足 IEC61000-4-7 标准 B 级、电流和电压的最大允许误差不大于测量值的5％。

⑦电源电压暂降、短时中断和电压变化的抗扰度试验

能承受 IEC61000-4-11 标准 70％UT 等级的电压暂降、短时中断干扰试验。

⑧ 振荡波抗扰度试验

能承受IEC61000-4-12 标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模 4KV、差模 2KV 的Ⅳ级振铃波干扰试验。

⑨工频磁场抗干扰度

能承受 IEC61000-4-8 标准Ⅳ级持续工频磁场干扰试验。

⑩阻尼振荡磁场抗干扰度

能承受 IEC61000-4-10 标准Ⅳ级阻尼振荡磁场干扰试验。

8 、绝缘耐压

交流输入对地：大于 100 兆欧

直流输入对地：大于 100 兆欧

信号及输出触点对地：大于 100 兆欧

开入回路对地：大于 100 兆欧

能承受 2KV/1min 的工频耐压，5KV 的冲击电压
