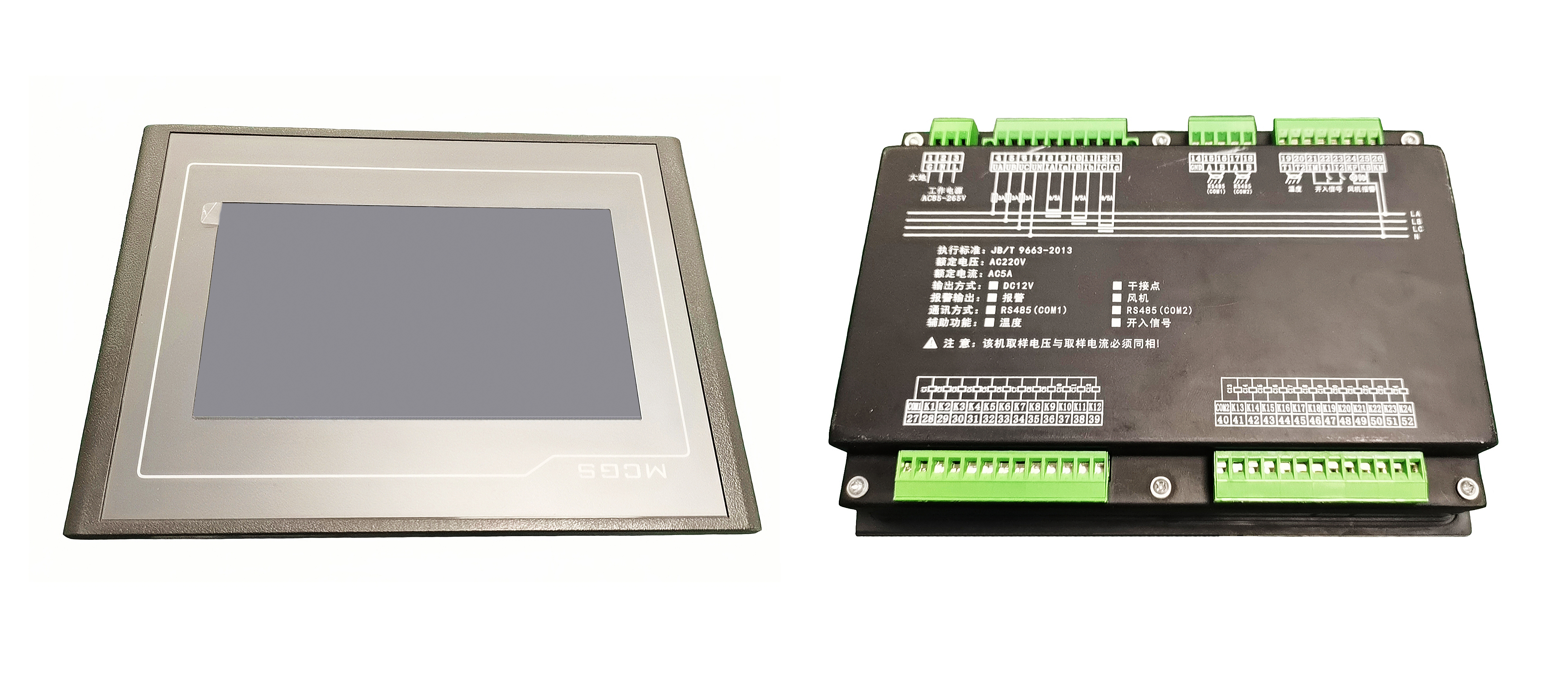

西安西容电力电容器有限公司XRVQ-T 彩屏触摸无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备,适用于交流 0.4KV、50Hz 低压配电系统的监测及无功补偿控制。
XRVQ-T 彩屏触摸无功补偿控制器以高速数字信号处理器为核心,采用交流取样,人机界面为7寸点阵大屏幕液晶触摸显示器,其具有配电监测、无功补偿、谐波分析,自适应频率算法,输入信号在 45Hz~55Hz 之间变化。
1、空气温度:空气温度不高于+65℃,不低于-25℃。
2、大气条件:空气湿度在 20℃时不超过 90%,在温度较低时,允许有较高的相对湿度。
3、海拔高度:不超过 2500 米。
4、环境条件:周围介质无燃爆危险,无腐蚀性气体,无导电尘埃及雨雪侵蚀,安装地点不能剧烈振动。
一、基本参数
1、电源电压: AC 220V±20%
2、取样电压: AC 220V±20%
3、电源频率: 50Hz±5%
4、取样电流: 0~5A/0~1A
5、整机最大功耗: 12W(视所控制的投切开关功率而定)
6、控制输出接点: 24 路 A 型:每路 DC12V×20mA (+12V 输出)
B 型:220V /5A (继电器输出)
二、测量精度
1、电 压: ±0.5%
2、电 流: ±0.5%
3、有功功率: ±1.0 %
4、无功功率: ±1.0 %
5、频 率: ±0.5%
6、功率因数: ±1.0 %
