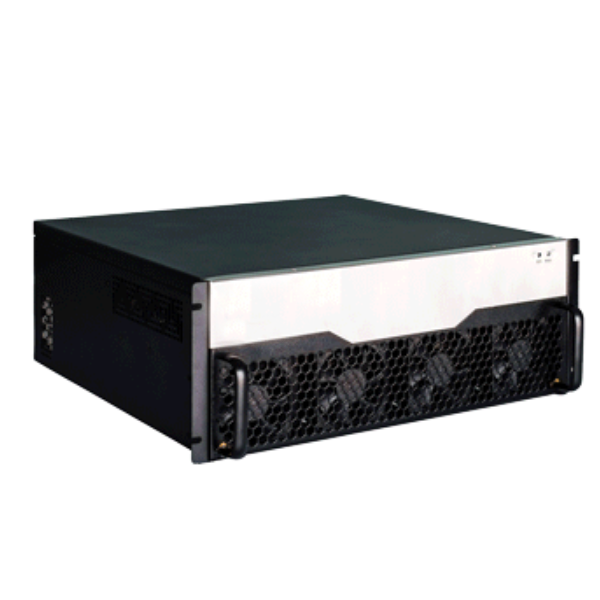

西安西容XR-APF系列有源电力滤波器并联连接到电力系统，并且通过外部采样环路实时收集电力系统数据。该器件的内部核心计算芯片用于分析系统中的谐波分量数据并控制IGBT。高频开关在系统谐波电流的相反方向上输出具有相同幅度的电流，以抵消系统谐波电流，从而提高电气系统安全可靠性、达到节能增效、控制系统谐波电流的目的。

1、同时具有谐波控制，无功补偿，三合一功能。可根据现场不同需求灵活调整功能。

2、完整的响应时间为10ms，可以使系统处于理想状态，THDI小于5％，PF达到0.99，并且三相不平衡度小于或等于3％。

3、可以滤除2〜50个谐波，在此范围内任意选择谐波次数，并调整过滤器输出尺寸以获得最佳过滤效果。

4、无功补偿范围（-1〜1）。电容和无功功率可以任意切换时间。可以满足冲压，压铸等设备的无功补偿要求。

5、模块化设计，易于维护和安装。支持两种安装方式：机架式、壁挂式安装。

6、独立风道设计，确保设备具有良好的散热能力，并具有全面的温度检测系统，实时检测设备温度信息。

7、适用场合：适用于系统无功功率波动稳定，谐波失真严重的场合。

1、防护等级： IP20

2、环境温度：-10℃~+45℃

3、相对湿度：≤95%，无凝结

4、海拔：＜2000m，无凝结

5、冷却方式：智能风冷

1、过滤范围：2〜50次谐波。

2、工作频率：50（60）Hz。

3、额定补偿电流：50~450A。

4、无功补偿：全容量补偿范围从超前电流到滞后电流。

5、保护功能：电网过压，欠压，缺相，三相瞬时过流，三相延迟过流，母线过压，母线欠压，过热，风扇故障，电源故障，限流保护，频率保护，保险丝故障。

6、集中监控：可选的7/10英寸集中监控触摸屏，每个集中监控触摸屏可控制6个APF模块。

7、通讯：RS 485通讯和MODBUS-RTU协议。

8、三相不平衡调整：满负荷的三相不平衡补偿。

9、快速响应时间：≤40us。

10、完整回应时间：≤10毫秒。

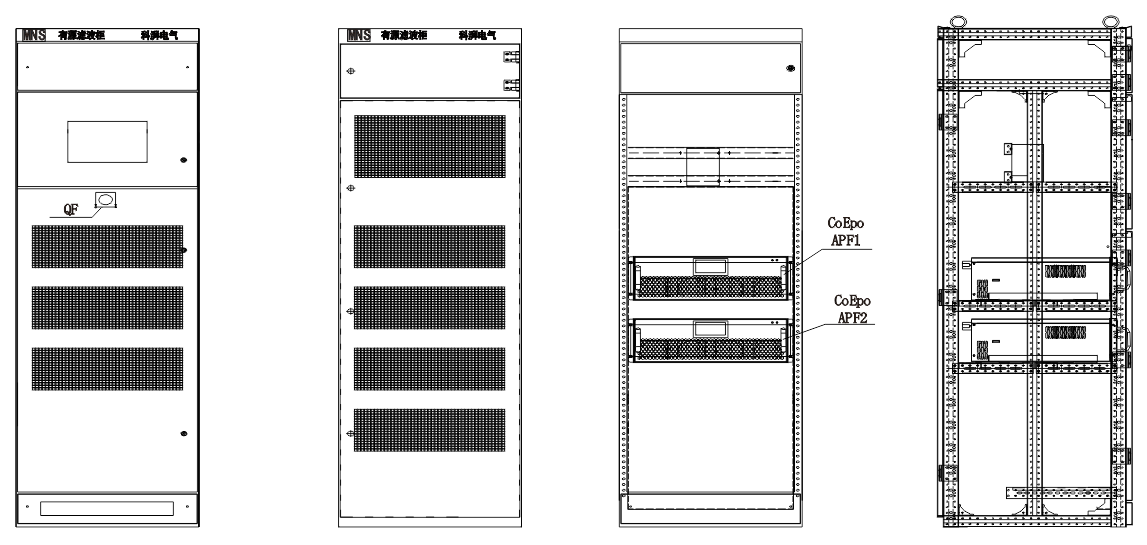

以上为机架式安装，适合集中管理，本地管理，机柜最大容量为750A，带10In液晶触摸屏，可与多种类型的配电柜组合使用，安装简便。

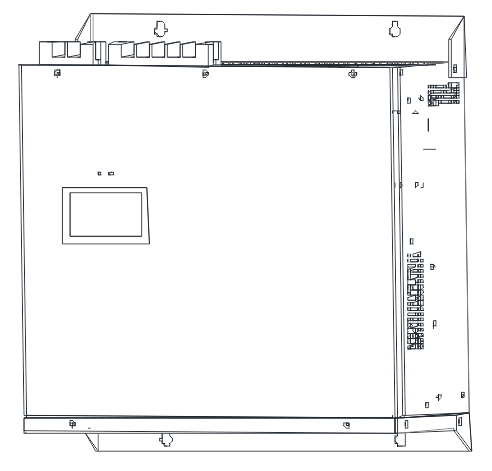

壁挂式安装，适合局部治理，现场安装空间相对狭窄的场合，单个APF模块壁挂式安装，灵活方便。

另：整柜式APF可根据技术协议，另行与我公司协商确定。
