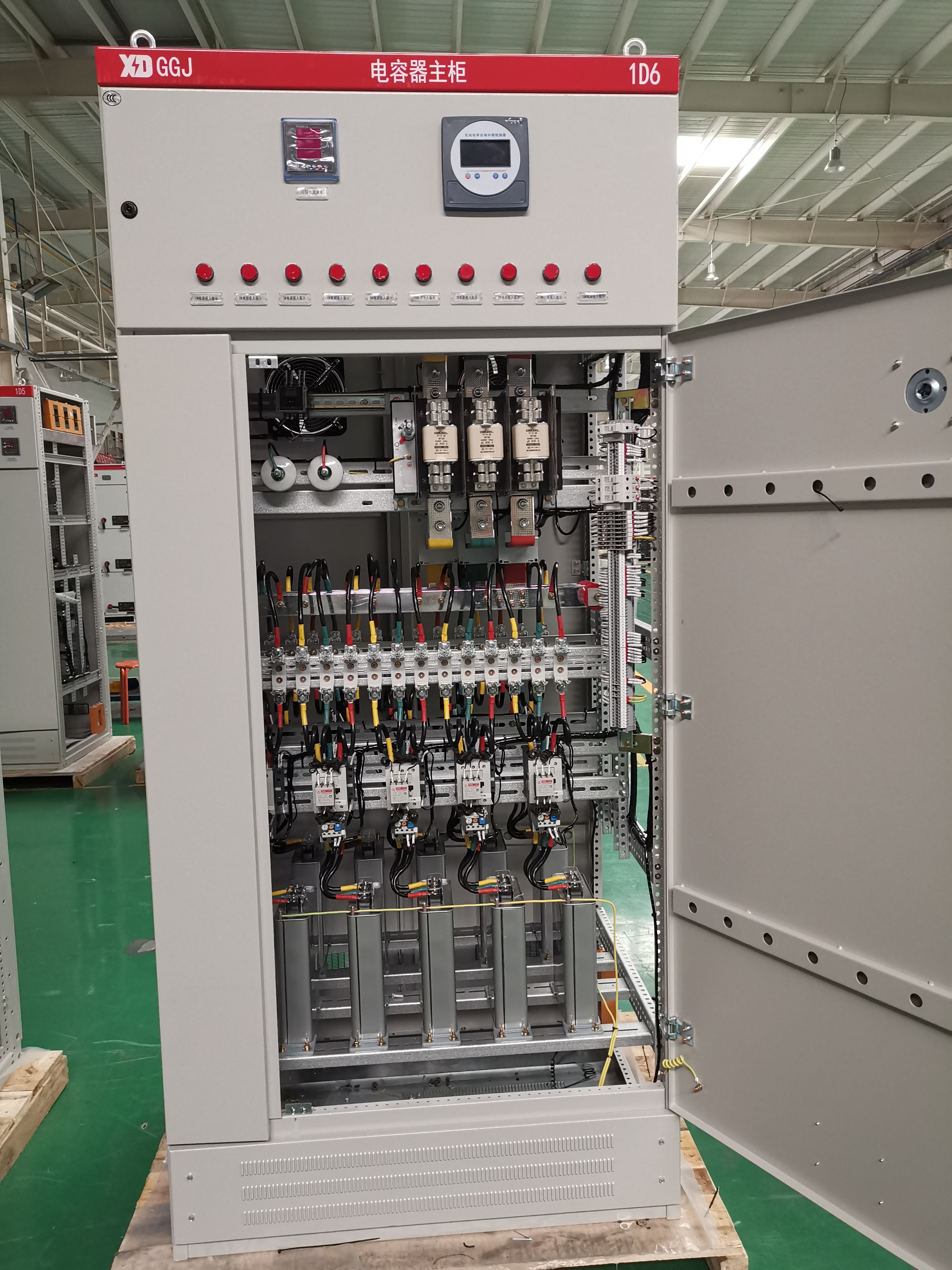

低压电容补偿柜是常用的无功补偿装置，用于提高电网功率因数，节约电能，提高供电质量，在电力供电系统中处在一个非常重要的位置。目前低压电容补偿柜主要是在变电所低压侧集中补偿，就地补偿用得很少。合理地选择低压电容补偿柜的容量，可以大限度的减少电网的损耗，反之则可能出现一系列的问题。

如何确定

低压系统电容补偿柜容量？

安装容量按变压器有效负载容量计算所需总补偿量来定，无功功率控制器会根据负载力率情况自动投、切电容器组的。变压器效率一般为0.8，若功率因数从0.7提高到0.95时每KW需电容量为0.691千乏，如1台1250KVA变压器需要补偿总电容量：

1250×0.8×0.691＝691(千乏)

0.691系数是这样计算出来的：

以感性负载有功功率1KW、功率因数从0.7提高到0.95时所需电容补偿量：

有功功率：P＝1KW视在功率(功率因数0.7时)：S1＝1/0.7≈1.429(KVA)

无功功率：Q1＝√(S1×S1－P×P)＝√(1.429×1.429－1×1)≈1.02(千乏)

功率因数0.95时的视在功率：

S2＝1/0.95≈1.053(KVA)

无功功率：Q2＝√(S2×S2－P×P)＝√(1.053×1.053－1×1)≈0.329(千乏)

低压电容补偿柜电容无功补偿量：Qc＝Q1－Q2＝1.02－0.329≈0.691(千乏)
