西安西容-电力电容器单元保护用外熔断器的选型

发布时间:2022-07-28 分享到:

       电力电容器单元保护用外熔断器采用电容器专用熔断器,电容器保护熔断器主要适用于电力系统中做高压并联电容器的单台过流保护用,即用来切断故障电容器,以保证无故障电容器的正常运行。

1、当电容器采用内部熔丝时,不宜同时采用外部熔断器作为电容器内部故障保护。

2、外置熔断器熔丝的额定电流,应该按照电容器单元额定电流的1.37~1.5倍进行选择。

3、外置熔断器的耐爆能量不小于15kW·S。

4、外置熔断器的技术参数和保护性能:额定电压、耐受电压、开断性能、熔断性能、抗涌流能力、机械性能和电气寿命等,需要满足现行相关标准的规定。

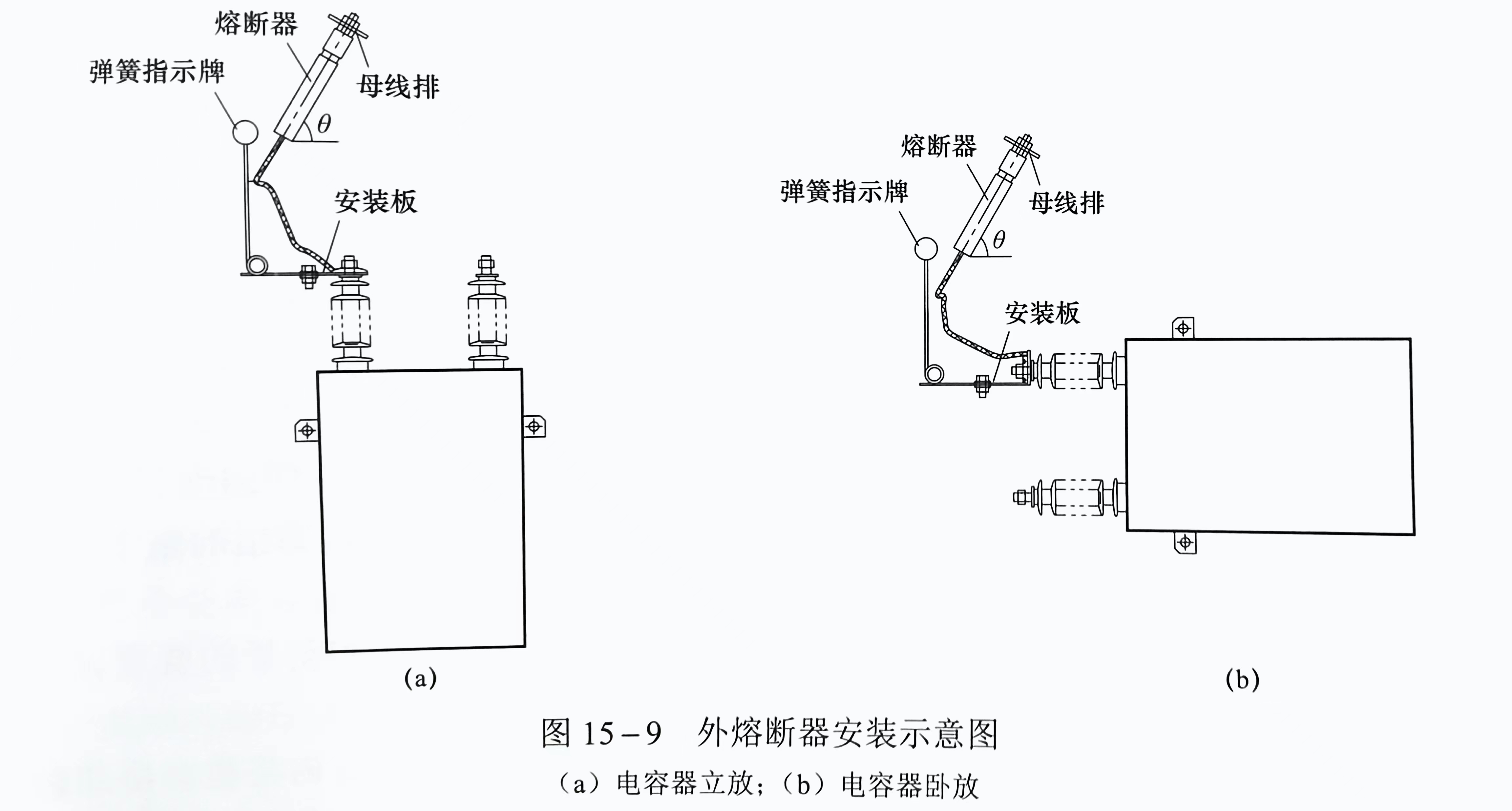

5、外置熔断器的安装一定要符合厂家的使用说明书要求,管体与水平方向的夹角θ要符合厂家的使用说明书要求,西安西容电容器外熔断器安装示意图如下图。

西安西容电容器外熔断器安装图示例
