1、串联电抗器的选型

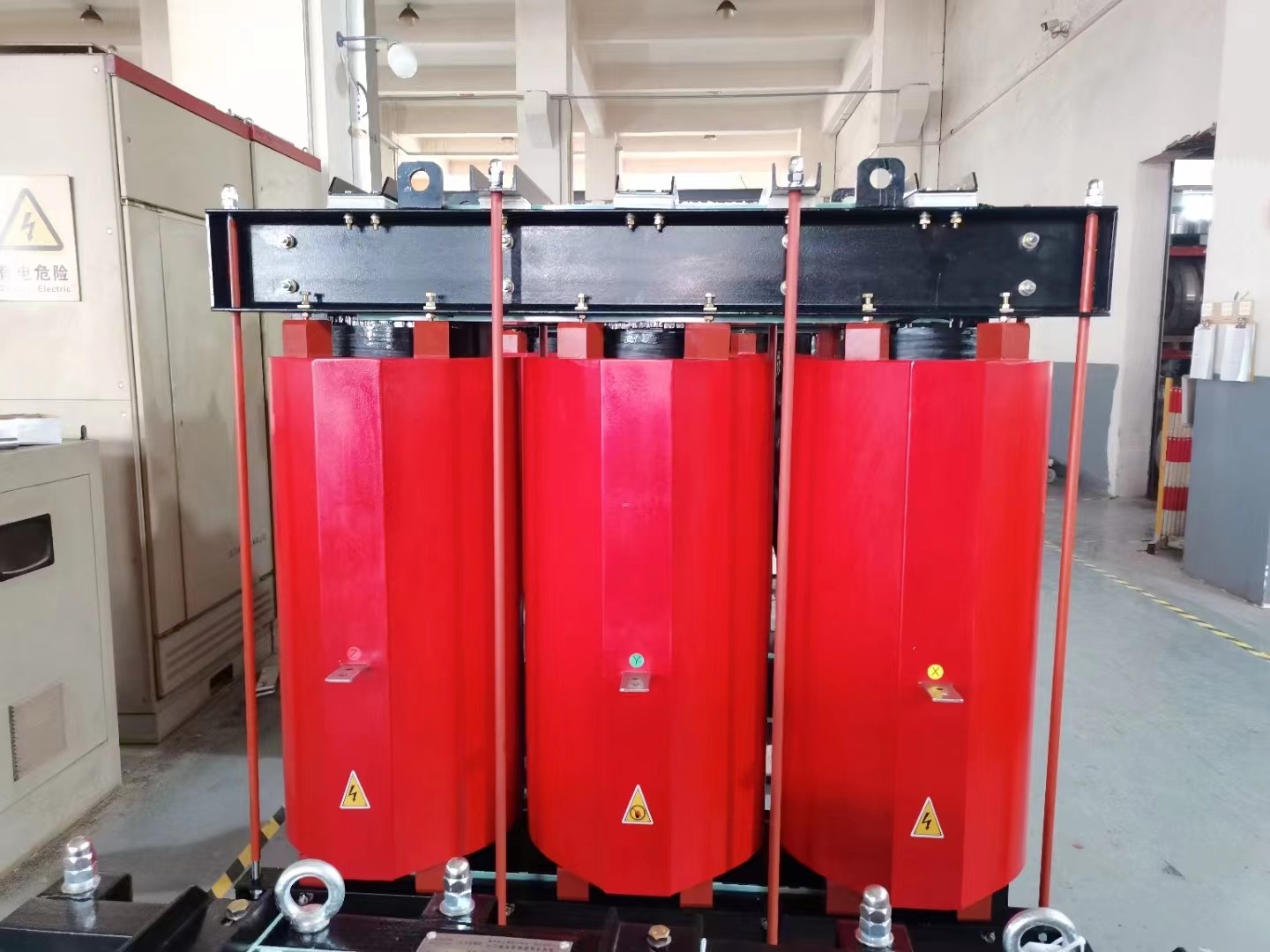

     西安西容建议根据工程项目条件并经技术确定采用干式空心电抗器、油浸式电抗器或干式铁心电抗器。安装在室内的串联电抗器,宜采用设备外漏磁场较弱的干式铁心电抗器。

2、串联电抗器电抗率的选择

     要根据电网条件与电容器参数经相关计算分析确定。电抗率取值范围符合下列规定:

    (1)仅用于限制涌流时,电抗率宜取0.1%~1%;

    (2)用于抑制谐波时,电抗率应根据电容器装置接入电网处的背景谐波含量的测量值选择。当谐波为5次及以上时,电抗率宜取5%;当谐波为3次及以上时,电抗率宜取12%,亦可采用5%与12%两种电抗率混装方式。

3、并联电容器装置的合闸涌流限值,宜取电容器组额定电流的20倍;当超过时,应采用装设串联电抗器予以限制。

4、串联电抗器的额定电压和绝缘水平,应符合接入处的电网电压要求。

5、串联电抗器的额定电流应等于所连接的电容器组的额定电流,其允许的过电流应不小于电容器组允许的最大过电流值。

6、干式空心电抗器宜装设在电容器组的电源侧;干式铁心电抗器宜装设在电容器组的中性点侧。

7、并联电容器装置总回路装设限流电抗器时,应计入其对电容器分组回路电抗率和母线电压的影响。
