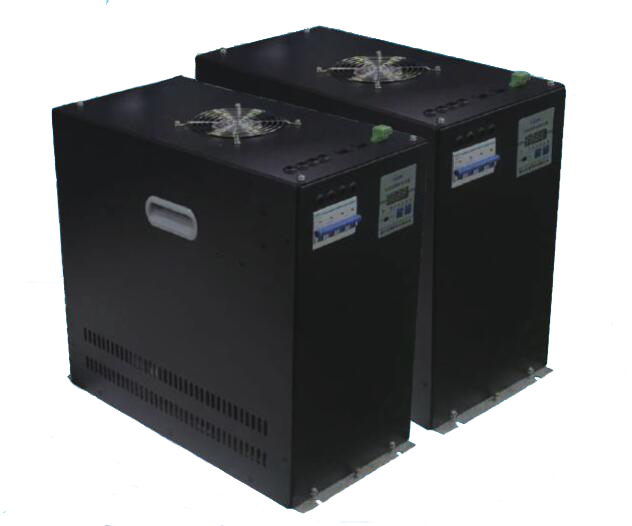

XRXS系列双回路抗谐波智能电力电容器是0.4kV低压电网高效节能﹑降低线损﹑提高功率因数和优化电能质量的新一代无功补偿设备。它由智能测控单元、过零投切开关单元、保护单元、滤波调谐电抗器、低压滤波电力电容器构成。

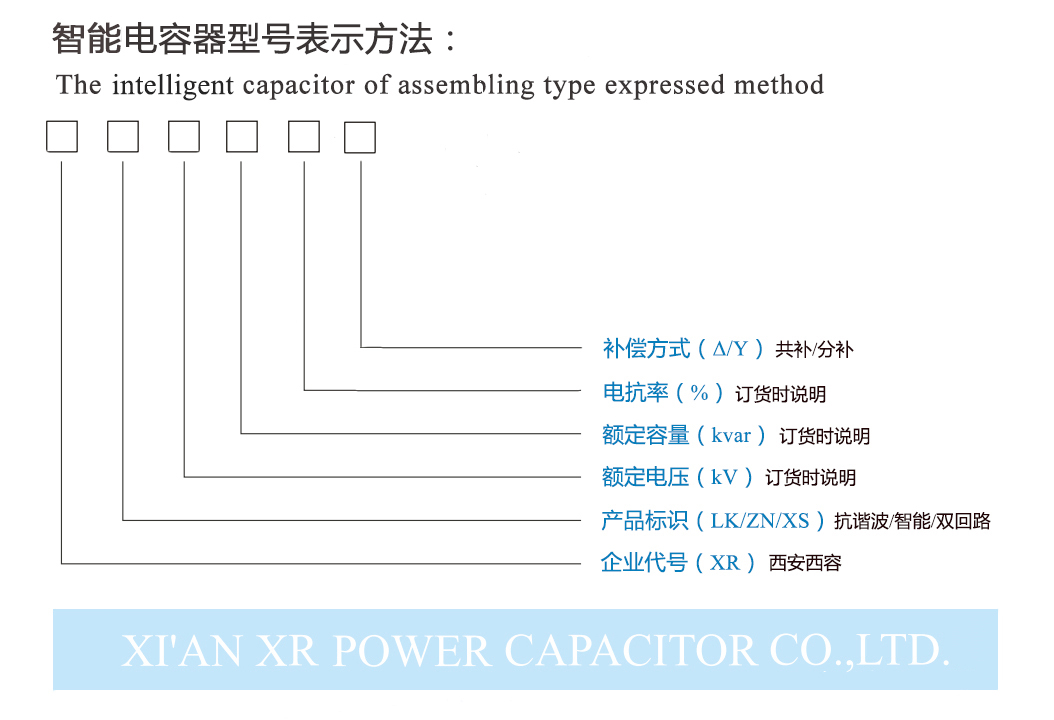

智能电容型号说明.png如:XRXS7-GS/40,表示三相共补双回路抗谐波智能电容器,容量为40kvar,额定电压为480V,内部串7%电抗器。

抗谐波智能电力电容器改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点试用于谐波十分严重的环境,不会产生谐振,能够可靠运行,对谐波无放大作用,并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于5次(及5次以上)谐波为主的电气环境,串接14%电抗器的产品使用于3次(及3次以上)谐波为主的电气环境。

1   输入电压:380V±20%;
2   工作频率:50Hz±2.5Hz;
3   执行标准:GB/T 15576;
4   工作温度:-25℃~+55℃;
5   相对湿度:最高温为+40℃,相对湿度不超过50%;在较低温度时允许较大的相对湿度,考虑到温度变化可能偶尔产生适度的凝露。
6   海拔高度:≤2000m。


规格

代号

(5+5)~(30+30)Kvar

5~30Kvar

共补

分补

H

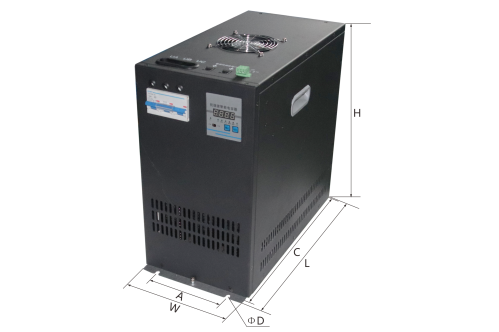

外形尺寸

415mm

415mm

L

475mm

475mm

W

228mm

228mm

A

安装尺寸

155mm

155mm

D

8mm

8mm

C

460mm

460mm


常见故障及排除方法

常见问题

可能出现的问题

处理方法

通讯网络错误

通讯线路连接不正确或不可靠

检查通讯线路是否有问题

未投外接指示灯亮

电源相序与产品上的标识不一致,指示灯公共端是接在C相上

确保电压相序与产品上的标识一致,指示灯公共端确定接到C相上

产品断路器断开,但外接指示灯公共端接电源

闭合断路器电源或断开公共端电源

注意事项:

  1. 电抗器在投运时会产生热量,电容柜要有散热措施。如安装温控开关和轴流风机

  2. 现场如粉尘较大,要加强电容柜IP防护等级

  3. 电源线必须满足要求,连接螺丝应上紧,避免发热损坏产品
